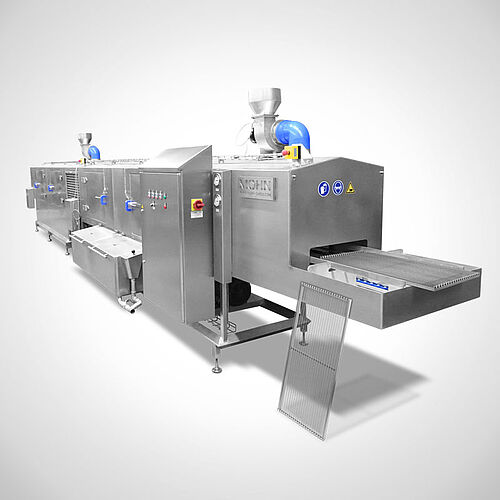

Industrie-Waschanlage Highline
Typ DLWA 450+BS1

EINTank universalband-waschanlage zur Reinigung von unterschiedlichen waschgütern

  • Industrie-Waschanlage (Korb-Waschanlage/ Behälter-Waschanlage) - (einspurig)
  • Edelstahl-Förderband mit speziellen Nocken zur Aufnahme von unterschiedelichen Waschgütern, wie z.B. Rollis, Kisten, Körbe, Behälter, KLT-Behälter, faltbare Kisten
  • Maschinengehäuse komplett doppelwandig schall- und wärmegedämmt, einteilig gefertigt und komplett verschweißt, niedriger Energieverbrauch
  • Hauptwaschzone: Länge 2700 mm (inkl. Klarspülzone), Pumpenleistung von 5,5 kW mit einer Umwälzung von 1600 ltr./m
  • Düsenarme mit Edelstahldüsen ohne Werkzeug entnehmbar und reinigbar (Düsenarme zwangspositioniert)
  • Einlaufzone mit Antrieb: Länge 1500 mm für einfache Handaufgabe
  • Neutralzone, Länge 500 mm, zwischen Hauptwaschzone/ Klarspülzone und Abblasmodul
  • Auslaufzone mit Antrieb: Länge 1500 mm zuzüglich 3000 mm optionale Rollenbahn mit Endschalter (Band + Klarspülung stoppt bei vollem Auslaufbereich)
  • Tankvolumen 700 Liter (abhängig von Filtersystem siehe Information untenstehend)
  • Erhitzung des Tankwassers erfolgt mittels indirekter Dampfbeheizung über Kondensatableiter
  • Großer und leicht zu reinigender Außenfilterkasten im Tankbereich mit Trichterüberlauf
  • Klarspülwassererhitzung erfolgt mittel Dampfgegenströmer und Kondensatableiter
  • Hauptwaschzone: Waschtemperatur 50-55° Celsius
  • Klarspülzone: Frischwassererhitzung über Dampfboiler ca. 60.80° Celsius (in Abhängigkeit des bauseitigen Frischwassertemperatur)
  • Elektrisch angetriebenes Transportband/ Waschgutförderung über 600 mm breites Edelstahldrahtösengliederband
  • Gebläsezone, Länge 1800 mm, mit Elektro Luftverdichter mit 4 kW Leistung und strömungstechnische optimierte "Luftmesser"
  • Edelstahl-Wärmetauscher sorgt für die Beheizung der Abblasluft in der Gebläsezone
  • Wrasenabsaugung mit Verrohrung im Einlaufbereich und der Neutralzone (vor Gebläsezone)
  • Abluftsystem aus Edelstahl DN250 mit Absaugmotor, ,je 0,75 kW, 1x 1500 m³/h bei ca. 500 Pa (Nachlaufzeit einstellbar)

TypLeistung/ hAbmessungen
B x T x H in mm
VergleichPDF
DLWA 450+BS1150-200 Einheiten/h8400 x 1700* x 230019-6271519-62715
SONDER-ABMESSUNG
Abblasung DLWA-BSP-2, +10kW, Länge 3200mm
Abblasung DLWA-BSP-3, +15kW, Länge 3700mm
Wir fertigen individuell nach Kundenwunsch

Kein Produkt im Anfragekorb!

Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.

Show Lightbox Compare
Comparedata

*Breite je nach Filter-Ausführung



Material

Edelstahl rostfrei 1.4301



Beschreibung UND BESONDERHEITEN

Die Industrie-Waschanlage (Univeral-Waschanlage) ist konzipiert zur Reinigung von unterschiedelichen Waschgütern, wie z.B. Rollis, GN-Behälter, Kisten, Körbe, Behälter, KLT-Behälter, faltbare Kisten usw., Nach erfolgter Reinigung werden diese anschließend in der Gebläsezone leicht vom Restwasser abgeblasen/ getrocknet.

Die indirekte Dampfbeheizung des Tankwassers und des zugeführten Frischwassers für die Klarspülzone mittels Kondensatableiter, sowie der Edelstahl-Wärmetauscher zur Beheizung der Luft in der Gebläsezone macht die Industrie-Waschanlage zu einer energieeffizienten Reinigungslösung für jede Branche.



Waschgut

  • Kleinlastträger (KLT-Behälter) aus Kunststoff, maximale Breite 600 x Höhe 300 mm
  • Euronorm-Behälter (E1-E3 Behälter), maximale Breite 600 x Höhe 300 mm
  • Edelstahl-Rollis mit Kunststoff-Rädern, maximale Breite 600 x Höhe 300 mm
  • GN-Behälter bis max.  2/1
  • Formen, z.B. Leberkäsformen, maximale Breite 600 x Höhe 300 mm
  • Bäckerkörbe aus Kunststoff, maximale Breite 600 x Höhe 300 mm

Technische Daten

Netzanschluss3x 400 V/ N/ PE; 50 Hz
AblaufDN 50
WasseranschlussG 3/4“, 1-6 bar, 1-6°dH, ca. 45 bis 50°C
Wasserverbrauchca. 300-400 l/h
Tankinhaltca. 700 Liter
Pumpenkapazität5,5 kW, 1600 ltr./min. (Hauptwaschzone)
Waschtunnellänge2700 mm (Hauptwaschzone und Klarspülzone)
Gebläsemotorleistung1x 4,0 kW ELEKTROR Luftverdichter mit 1 x 1500m³/h bei ca. 500Pa
DruckluftanschlussMuffe 1/4"
Abluft2x DN 250
Dampfanschluss (optional)V-Flansch ¾“, DN20, Ø 26,9mm
Heizleistung Tank Rohrbündelwärmetauscher
Waschtunnelmaße BxHB 600 x H 300 mm
Anschlussleistung bei Dampfheizung 12 kW
Absaugung2 x 0,75 kW (Leistung je 1.500m³/h bei 500Pa)
Arbeitshöhe950 mm (ergonomisch)
