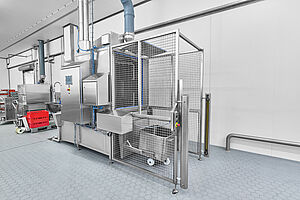

Kabinenwaschanlage
Typ KWA-300

Material

Edelstahl rostfrei 1.4301

Abmessungen KWA-300

• Länge incl. Sicherheitszaun: 3.275 mm (ohne Zaun ca. 1975 mm)
• Breite: ca. 1.765 mm
• Höhe: gesamt 2.875* mm

* Falls erforderlich, können verschiedene Anbauteile demontiert werden, um so eine geringere Einbringhöhe zu erzielen.

VORTEILE AUF EINEN BLICK

• Eine SIEMENS S7-1200 Steuerung mit SIEMENS Touch Screen Bildschirm ermöglicht eine einfache Bedienung und Programmierung der Waschprogramme. Die Programme werden individuell bei der Inbetriebnahme anhand Ihrer Realbedingungen und individuellen Bedürfnisse programmiert. Sie lassen sich jederzeit erneut über eine passwortgeschützte Parameterebene anpassen.

• Durch den eigenen Antrieb des Hauptdüsenstocks kann der komplette Wasserdruck zur Reinigung des Waschguts genutzt werden. Es geht keinerlei Druck verloren, wie dies bei Wasserdruck-betriebenen Düsenstöcken der Fall ist. Somit werden hervorragende Waschergebnisse erzielt.

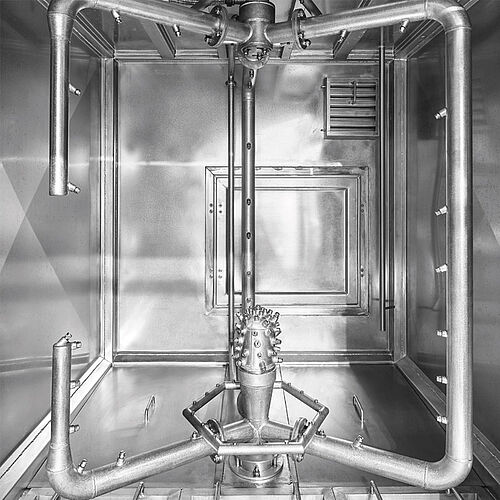

• Wartungsfreier Maschineninnenraum, da keine wartungsintensiven Teile verbaut sind. Die Düsenarme werden über einen Getriebemotor, der sich auf dem Maschinendach befindet, angetrieben.

• Edelstahl-Rundlochdüsen mit großem Wasserdurchlass für effektive Reinigung durch maximale mechanische Reinigungswirkung auf dem Waschgut. Die große Düsenöffnung ermöglicht eine selbstreinigende Funktion der Düsen.

• Ein doppelwandig isolierter Tank garantiert einen niedrigen Energiebedarf.

• Sparsamer Wasserverbrauch, da das Waschwasser über einen Filter zurück in den Hauptwaschtank geführt wird. Der auf der Wasseroberfläche schwimmende Schmutz wird über einen Überlauf abgeführt. Der Verbrauch pro Waschzyklus liegt bei ca. 15-30 Liter (in Abhängigkeit vom Verschmutzungsgrad und dem gewünschten Klarspülergebnis).

• Filter und Tank (Innenradien R30!) sind leicht zugänglich und somit einfach zu reinigen.

• Stabile, komplett verschweißte Edelstahlkonstruktion auf massiven Edelstahl-Maschinenfüßen. Der Hauptrahmen auf dem das gesamte Maschinengehäuse aufliegt besteht aus Rechteckrohr 60/60/3. Die Seitenwände und das Dach bestehen aus 2 mm starkem Edelstahlblech.

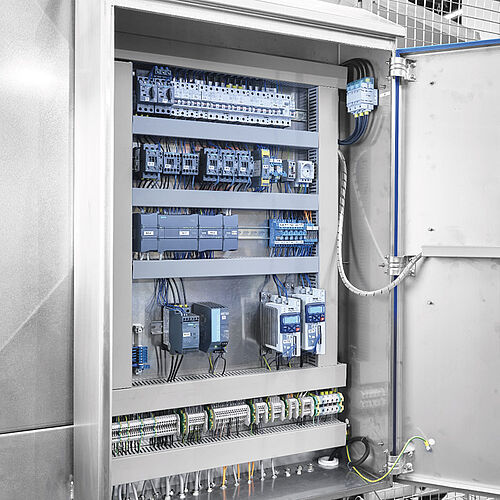

• 2 Stück Rittal Schaltschränke zur Trennung der Elektrik und Pneumatik.

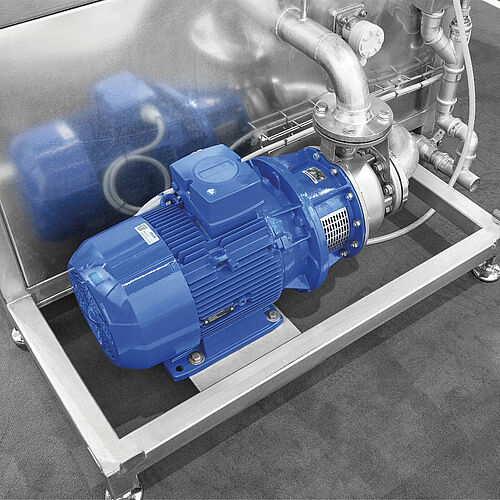

• Hochwertige Komponenten wie zum Beispiel: SIEMENS Steuerung, EDUR Pumpe, FESTO Pneumatik, LENZE Antriebstechnik, DANFOSS Magnetventile und RITTAL HD-Schaltschränke.

BESCHREIBUNG

Zur Reinigung von bis zu 30 Stück Hub- und Beschickungswagen (200 Liter und 300 Liter) stündlich, bei normaler bis starker Verschmutzung 15-25 Wagen/h.

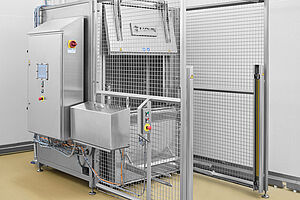

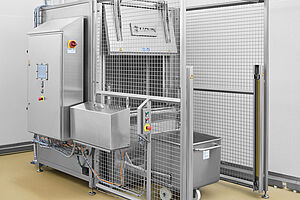

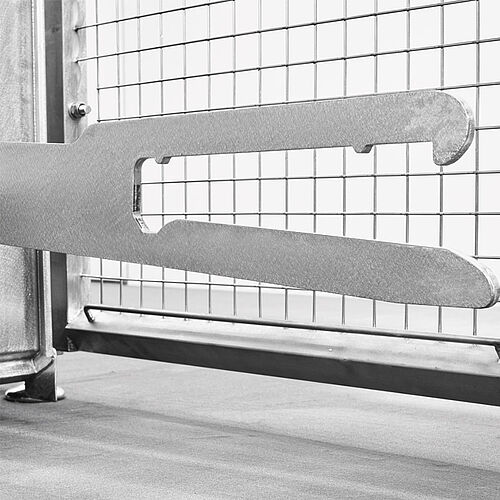

Der schmutzige Wagen wird vom Anwender in eine robuste Aufnahme für DIN9797 Wagen hineingefahren. Für den Programmstart wird das Verlassen des Sicherheitsbereiches quittiert und der Startknopf betätigt. Das zuvor am SIEMENS Display ausgewählte Waschprogramm startet.

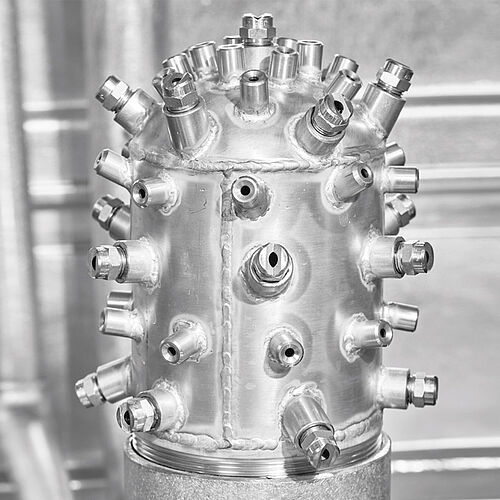

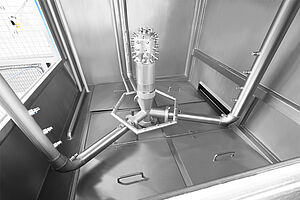

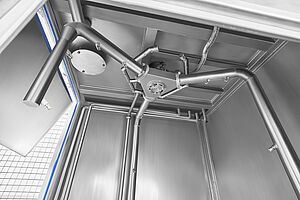

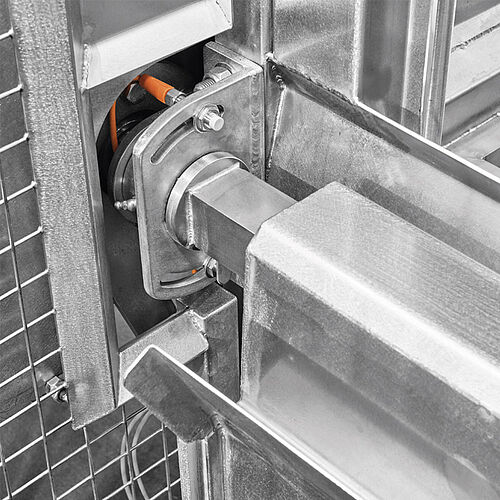

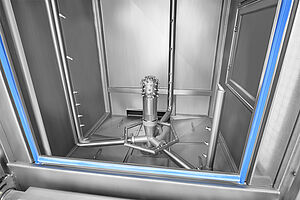

Der 200 Liter Normwagen (Hub- und Beschickungswagen) wird hierbei motorisch in den Waschraum gekippt und über eine angetriebene Igelkopfdüse platziert. Die Igelkopfdüse befindet sich mittig auf einer Wascharmkonstruktion mit seitlichen Düsen für die Außenreinigung, welche mithilfe eines auf dem Maschinendach positionierten Antriebs seitlich um den Behälter schwenkt. Mittels der Rundlochdüsen mit großem Wasserdurchlass werden alle Bereiche des Behälters (Außen- und Innenseiten sowie Unterboden und Räder) werden hierbei effektiv und gründlich erfasst und hervorragende Reinigungsergebnisse erzielt.

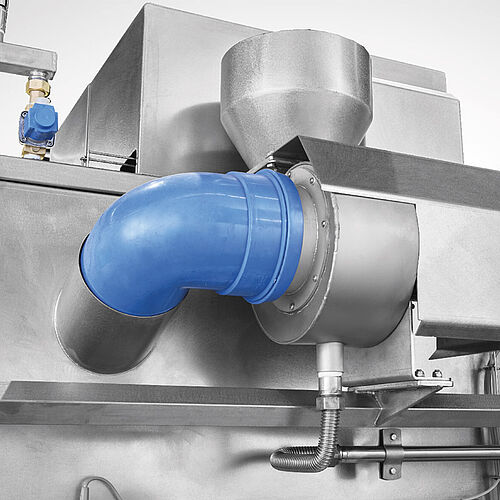

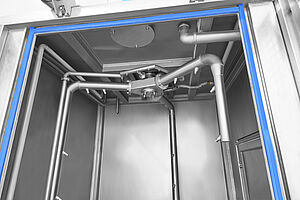

Anschließend startet die automatische Nachspülung. Diese erfolgt über ein separates Düsensystem mit Leitungsdruck (nötiger bauseitiger Druck mindestens 3 bar) Nach dem Ablauf des Waschprogramms wird mittels eines Absaugmotors der entstandene Wasserdampf abgesaugt. Danach öffnet sich die Tür automatisch und der Wagen wird wieder in die Ausgangsposition gebracht. Der gereinigte Wagen kann entnommen werden und zur weiteren Nutzung bereitgestellt werden.

Das Aufheizen der Maschine erfolgt elektrisch, optional mittels Dampf oder Heißwasser. Zur Sicherheit des Bedienpersonals wird der

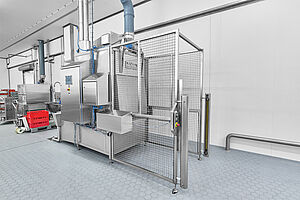

Aufgabebereich jeweils zweiseitig durch einen robusten Sicherheitszaun und im Einfahrbereich durch ein SICK Lichtgitter gesichert.

Optionen

• Trommelfilter zur automatischen Schmutzaustragung Art.-Nr. 11.10.02.73
• Wrasenabsaugung 1500 m3/ h bei 800 Pa Art.-Nr. 11.10.02.74
• Tankheizung über Dampf direkt Art.-Nr. 11.10.02.75
• Tankheizung über Dampf indirekt Art.-Nr. 11.10.02.76
• Tankheizung über Heißwasser- oder Thermoöl- Wärmetauscher Art.-Nr. 11.10.02.81
• 10 kW Elektroboiler zur Erhitzung d. Nachspülwassers Art.-Nr. 11.10.02.77
• 20 kW Elektroboiler zur Erhitzung d. Nachspülwassers Art.-Nr. 11.10.02.79
• Dampfgegenströmer z. Erhitzung d. Nachspülwassers Art.-Nr. 11.10.02.78
• Sonderaufnahme für ähnliche Behältergrößen auf Anfrage
