Kabinen-Waschanlage für 2x 200 l / 300 l Normwagen

Kabinenwaschanlage Typ KWA-DUO

Für 2 Hub- und Beschickungswagen (200 bzw. 300 ltr.) nach DIN 9797

  • Reinigung von 30-50 Wagen stündlich (200l bzw. 300l) bei normaler bis starker Verschmutzung
  • Durch 180°-Stellung des Wagens Reinigung aller Seiten möglich (auch im Räder-/Bodenbereich)
  • Igelkopfdüse ermöglicht gründliche Reinigung des Behälterinneren, Düsenkopf ist abschraubbar und somit leicht zu reinigen
  • Innenraumboden mit Schrägblechen über Waschtank, Waschwasser wird aus der Maschine nach aussen in den Filterbereich geleitet und von dort in den Tank.
    Vorteil: Keine direkten Verschmutzungen im Maschineninnenraum, kein Grobschmutz im Tank
  • SIEMENS S7-1200 Steuerung mit SIEMENS Touch Screen Bildschirm und Anzeige aller Parameter
  • Waschprogramme mit wählbaren Behandlungsdauern (z. B. kurz, mittel, lang)
  • Großer Waschtank zur Aufnahme von großen Schmutzmengen (z. B. Eiweißverschmutzungen)
  • Niedriger Energieverbrauch, Tank doppelwandig isoliert
  • Stabile, komplett verschweißte Maschine mit massivem Rahmen und hohen Materialstärken
  • Starke 15 kW Edelstahlkreiselpumpe 1500 l/min bei 4 bar Waschdruck
  • Alle Getriebemotoren leicht über Schrumpfscheibenverbindungen demontierbar

TypKapazitätLeistung/ hPDF
KWA-DUO2x HBW (200/300 ltr.)30-50 Wagen11.10.02.72
Trommelfilter zur automatischen Schmutzaustragung  11100273
Wrasenabsaugung 1500 m³/ h bei 500 Pa  11100274
Tankheizung über Dampf direkt 11100275
Tankheizung über Dampf indirekt 11100276
Tankheizung über Heißwasser- oder Thermoöl- Wärmetauscher 11100281
10 kW Elektroboiler zur Erhitzung d. Nachspülwassers 11100277
20 kW Elektroboiler zur Erhitzung d. Nachspülwassers 11100279
Dampfgegenströmer z. Erhitzung d. Nachspülwassers 11100278
Wir fertigen individuell nach Kundenwunsch

Kein Produkt im Anfragekorb!

Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.

Material

Edelstahl rostfrei 1.4301



Abmessungen mit seitlichem tank

B 3530 x T 5025 x H 3000 mm



BESCHREIBUNG

Für die effiziente Reinigung von bis zu 50 Hub- und Beschickungswagen pro Stunde, mit einem Fassungsvermögen von zwei 200 oder 300 Litern mit einer üblichen bis mittlerer Verschmutzung, steht Ihnen unsere hochmoderne Kabinenwaschanlage zur Verfügung.

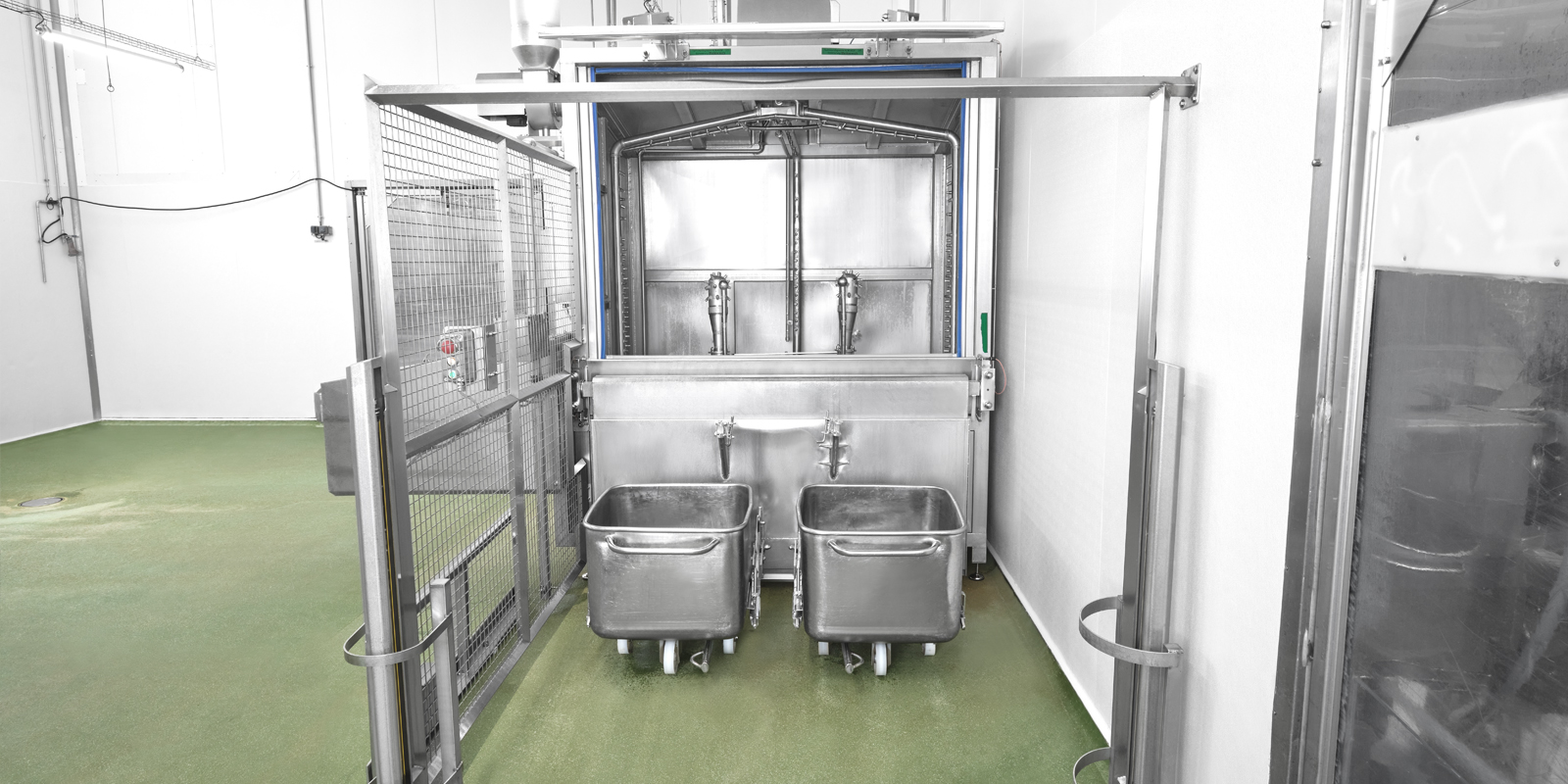

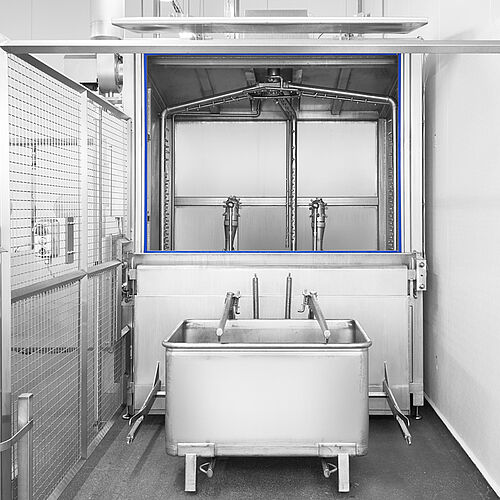

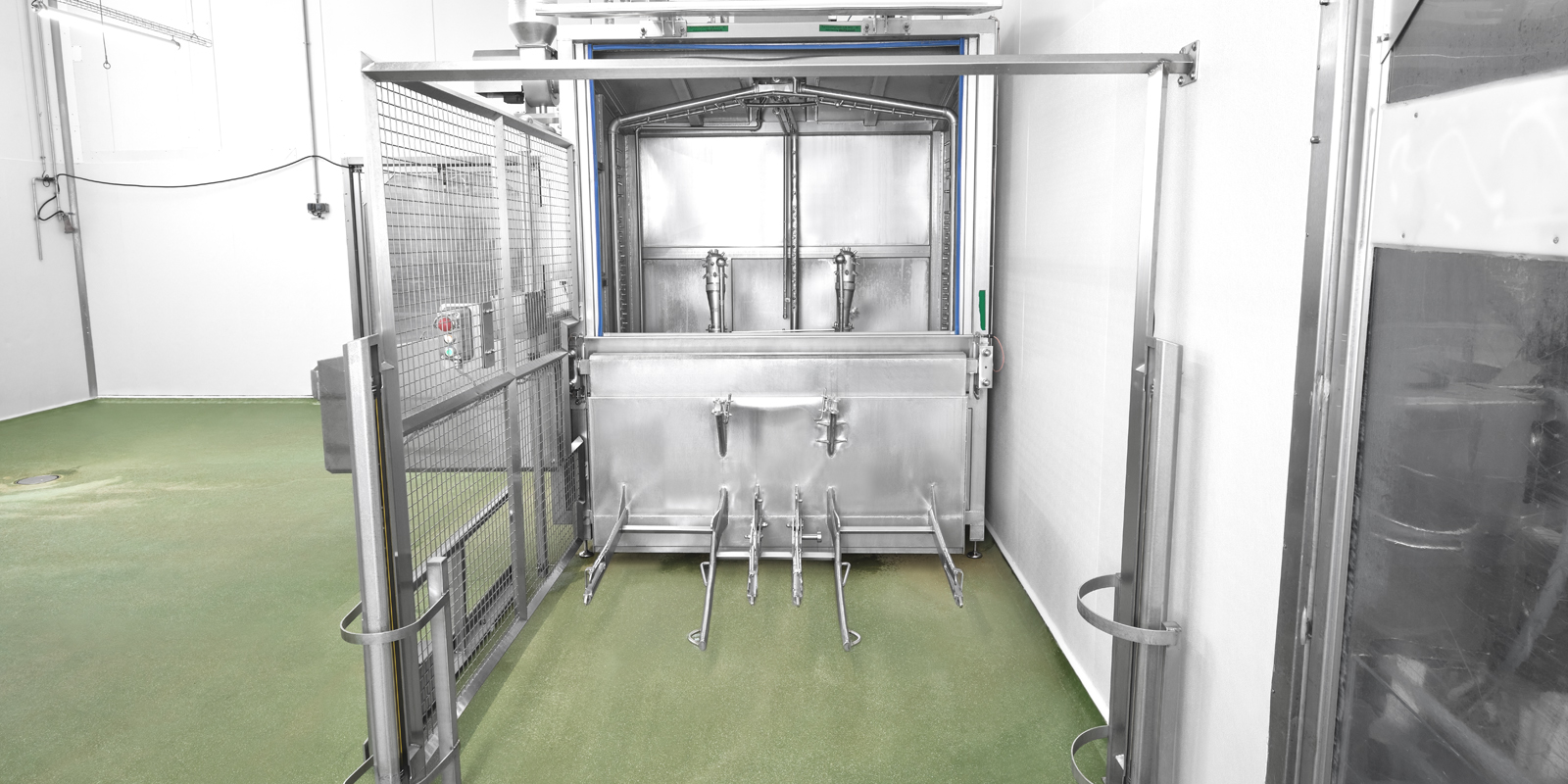

Die Anlage ermöglicht dem Nutzer, zwei verschmutzte Beschickungswagen gleichzeitig in eine robuste Aufnahme für DIN9797-Wagen zu fahren und diese zeitgleich zu reinigen. Um das Programm zu starten, muss der Anwender den Sicherheitsbereich verlassen und den Startknopf betätigen, nachdem er zuvor das gewünschte Waschprogramm am Display ausgewählt hat.

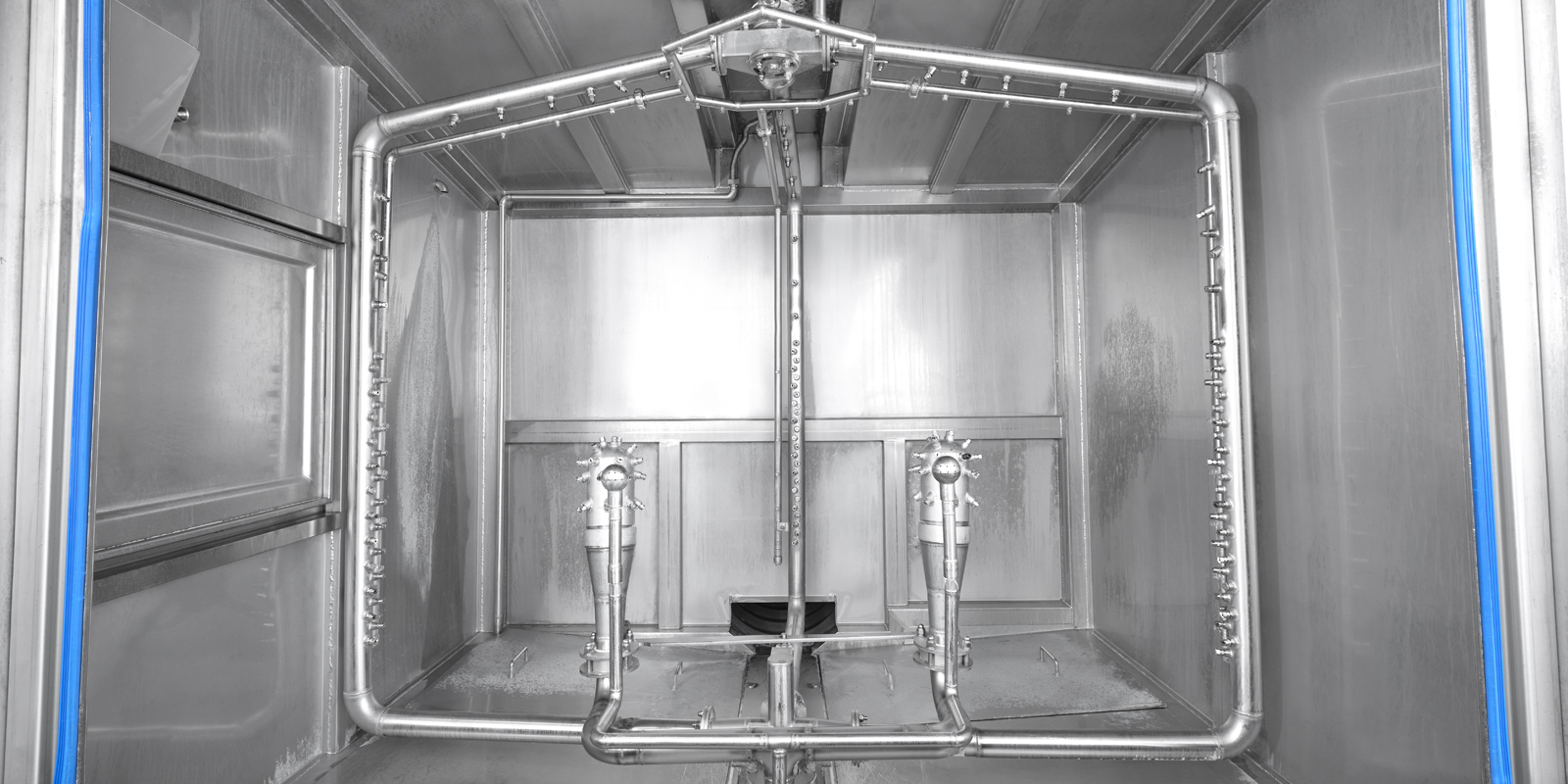

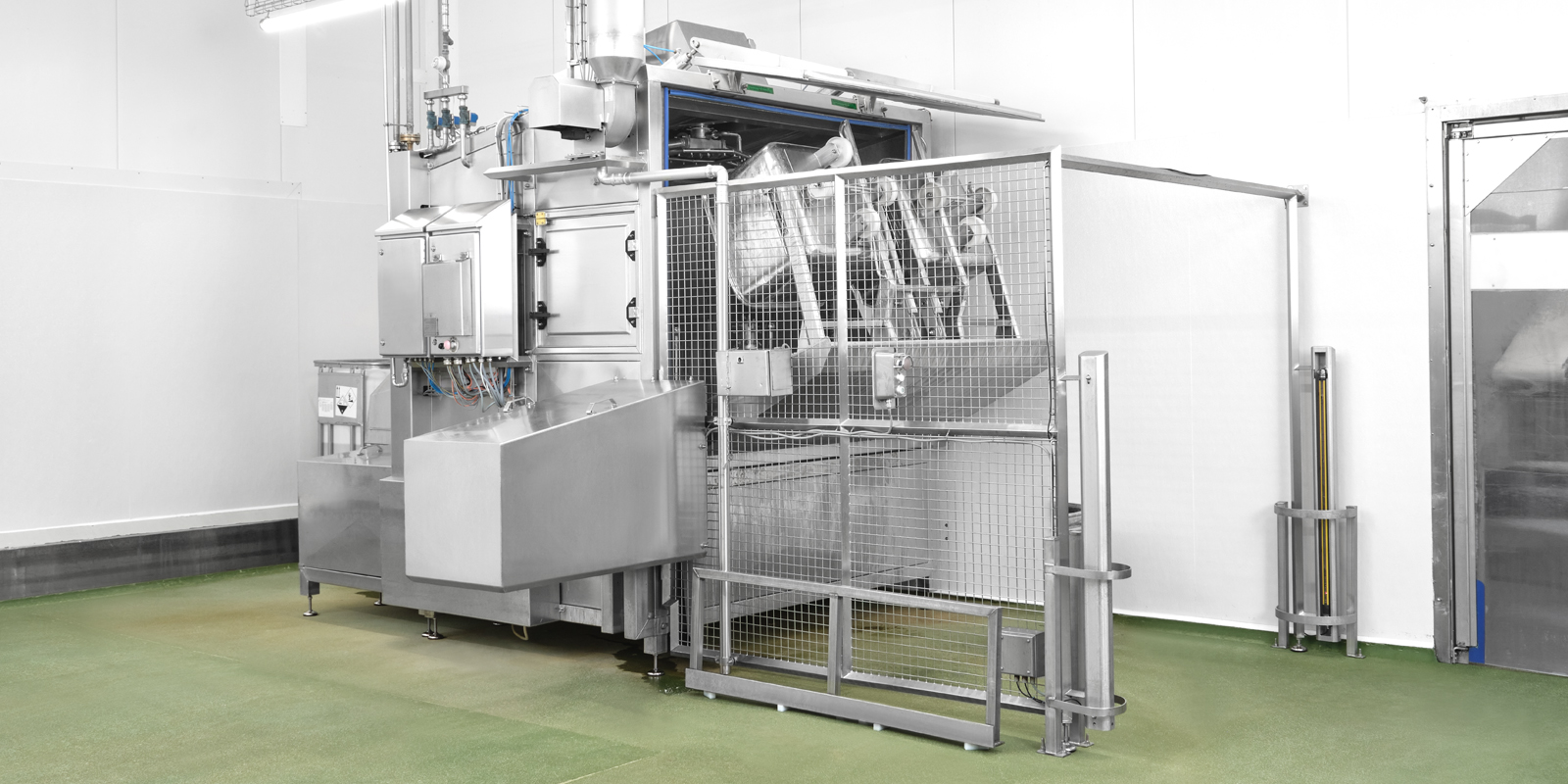

Während des Waschvorgangs werden beide 200 Liter oder 300 Liter Normwagen (Hub- und Beschickungswagen) motorisch um 180° in den Waschraum gekippt und über eine angetriebene Igelkopfdüse präzise positioniert. Diese Igelkopfdüse befindet sich in der Mitte einer Wascharmkonstruktion und verfügt über seitliche Düsen zur Außenreinigung. Diese Düsen schwenken mehrmals um die Behälter, angetrieben von einem Motor auf dem Maschinendach. Dank der großzügig dimensionierten Rundlochdüsen, die eine hohe Wasserdurchflussrate ermöglichen, werden sämtliche Bereiche der Behälter gründlich gereinigt, einschließlich Außen- und Innenseiten, Unterboden und Räder, um ein herausragendes Reinigungsergebnis zu erzielen.

Nach der Reinigung erfolgt automatisch eine Nachspülung mithilfe eines separaten Düsensystems, das den erforderlichen Leitungsdruck erfordert (mindestens 3 bar vom Anwender bereitzustellen). Nach Abschluss des Waschprogramms wird der entstandene Wrasen mithilfe einer Wrasenabsaugung nahezu entfernt, bevor sich die Tür automatisch öffnet und die Hub- und Beschickungswagen zurück in ihre Ausgangsposition zur Entnahme gebracht werden.

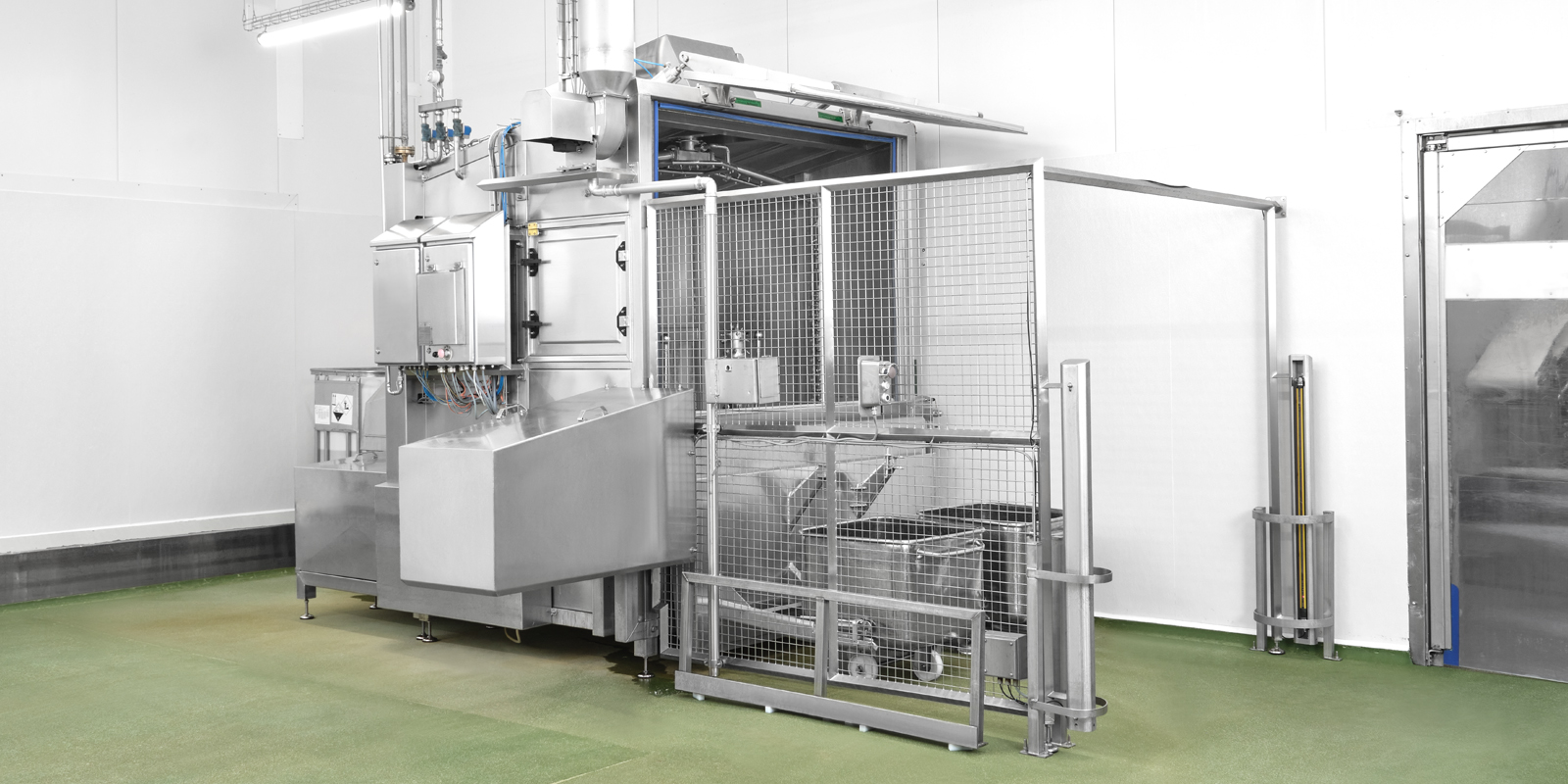

Die Waschwasser der Kabinenwaschanlage kann elektrisch aufgeheizt werden, alternativ besteht die Option zur Verwendung von Dampf oder Heißwasser mithilfe eines Wärmetauschersystems. Um die Sicherheit des Bedienpersonals zu gewährleisten, ist der Aufgabebereich beidseitig durch einen robusten Sicherheitszaun abgesichert, und im Einfahrbereich steht ein Lichtgitter zur Verfügung.



Optionen

  • Trommelfilter zur automatischen Schmutzaustragung Art.-Nr. 11.10.02.73
  • Wrasenabsaugung 1500 m3/ h bei 800 Pa Art.-Nr. 11.10.02.74
  • Tankheizung über Dampf direkt Art.-Nr. 11.10.02.75
  • Tankheizung über Dampf indirekt Art.-Nr. 11.10.02.76
  • Tankheizung über Heißwasser- oder Thermoöl- Wärmetauscher Art.-Nr. 11.10.02.81
  • 10 kW Elektroboiler zur Erhitzung d. Nachspülwassers Art.-Nr. 11.10.02.77
  • 20 kW Elektroboiler zur Erhitzung d. Nachspülwassers Art.-Nr. 11.10.02.79
  • Dampfgegenströmer z. Erhitzung d. Nachspülwassers Art.-Nr. 11.10.02.78
  • Sonderaufnahme für ähnliche Behältergrößen auf Anfrage

Technische Daten

Netzanschluss3x 400 V/ N/ PE (Ausstattungsabhängig)
AblaufDN 50 (Ableitung in Bodenablauf)
Wasseranschluss3/4“, Temp. 10-85° C, min. 3-6 bar
Tankinhalt2000 Ltr.
Luftanschluss1/2“
AbluftDN 250
Heißwasseranschluss (optional)1 1/4“ (für Vor- und Rücklauf)
Dampfanschluss (optional)1-6 bar (direkt oder indirekt)
Anschlussleistung bei Dampfheizung 32 kW
Anschlussleistung bei Elektroheizung (10kW)ca. 50-60 kW (inkl. 10 kW Nachspülboiler)
Anschlussleistung Elektroheizung (20kW)ca. 50-60 kW (inkl. 20 kW Nachspülboiler)
Anschlussleistung bei Heißwasserheizung43 kW
