Kabinen-Waschanlage, 1 Rauchwagen

Kabinenwaschanlage
Typ KWA-UDT

Zur Reinigung von Rauchwagen, Stikkenwagen und sonstigem Waschgut.

  • Stundenleistung ca. 8-12 Chargen je nach Verschmutzungsgrad (bis zu 24 H-Form oder Z-Form Rauchwagen)

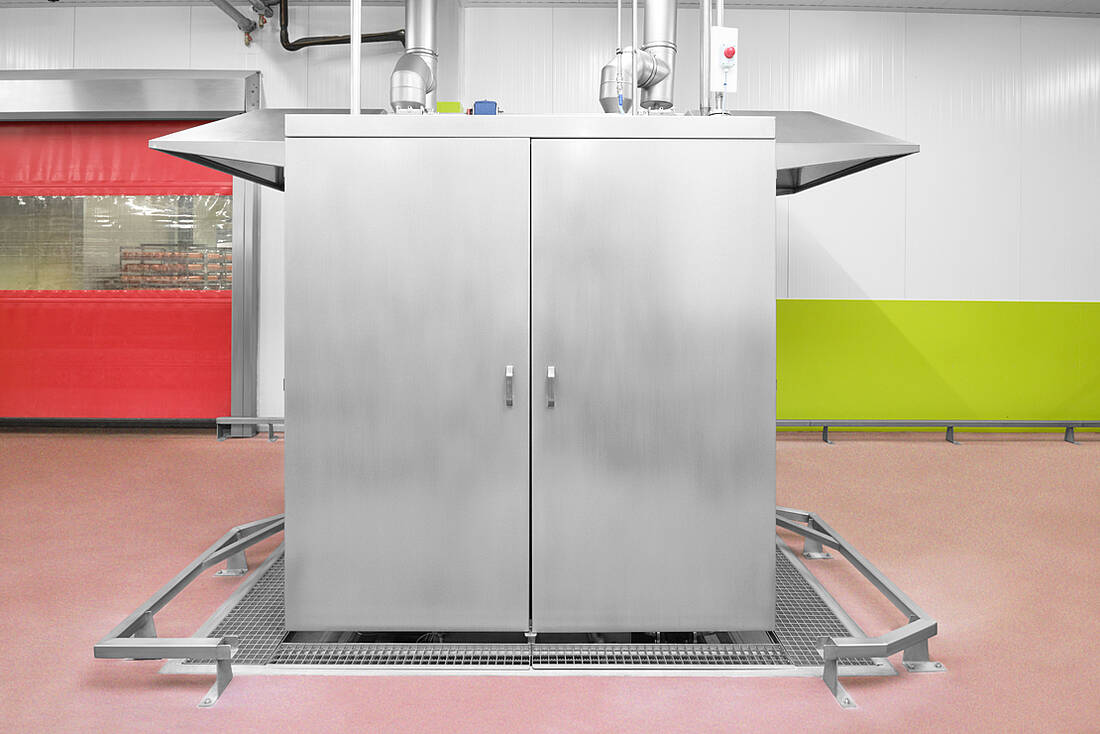

  • Doppelwandig, schall- und wärmegedämmtes Maschinengehäuse; einteilig gefertigt und komplett verschweißt
  • Stabile, doppelwandige Edelstahltür mit je 3 Zuhaltungen und Sicherheitsschalterüberwachung
  • Intensive Reinigung und niedriger Chemieverbrauch durch selbstreinigende „Crossflow“ Rundlochdüsenrohre mit Antrieb
  • Großvolumiger Waschtank aus 4-6 mm Edelstahlblech (Inhalt ca. 1000 ltr.) mit großer Filterfläche zur Aufnahme von hohen Schmutzfrachten
  • Tankbeheizung über 20 kW Elektroheizung oder direkter bzw.indirekter Dampfbeheizung

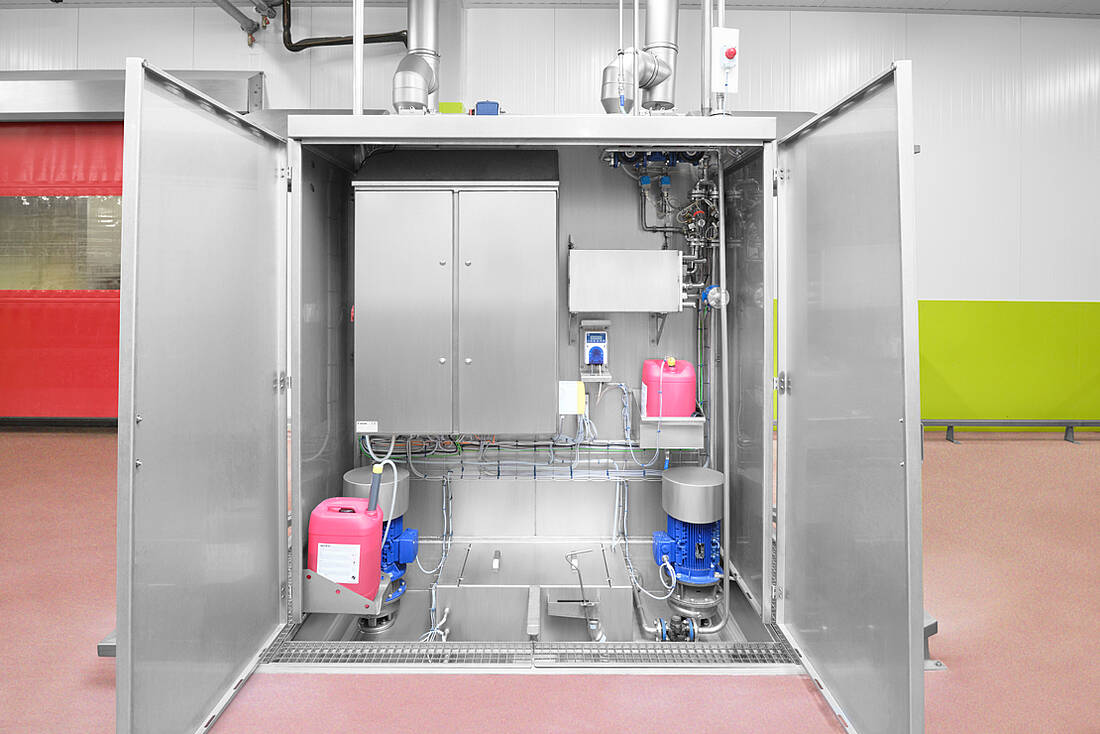

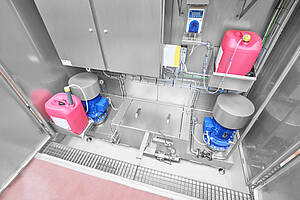

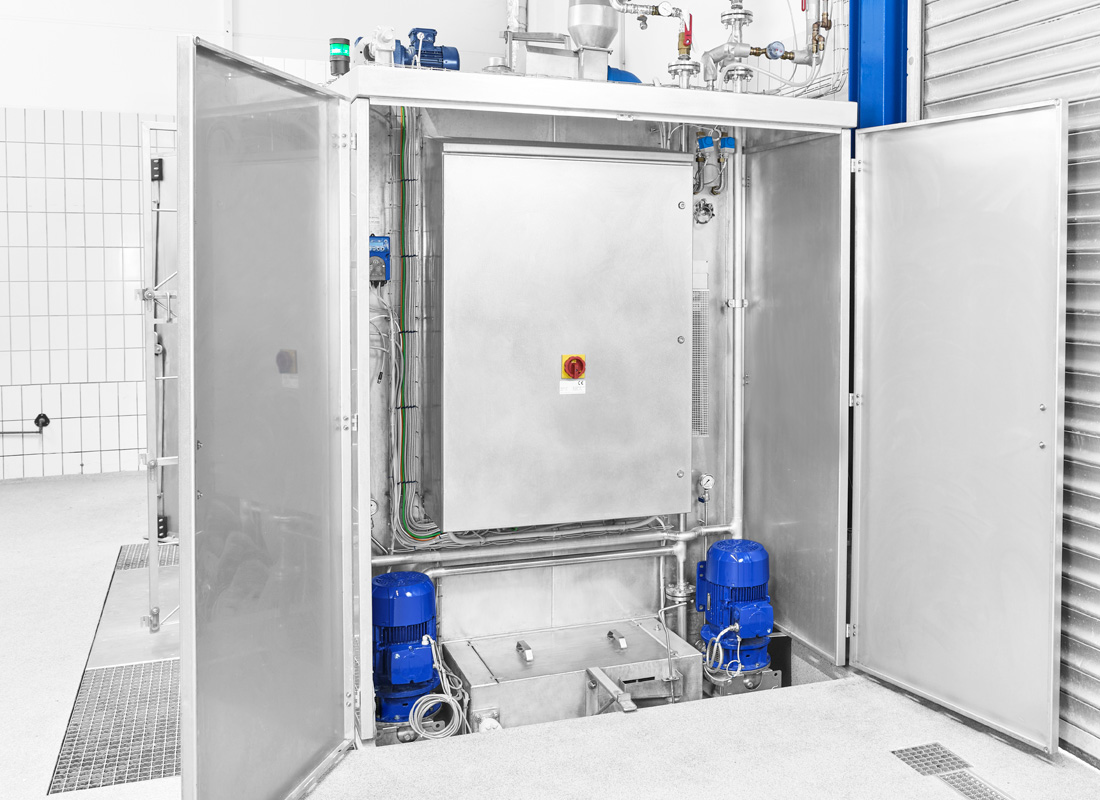

  • 2 starke Waschpumpen mit je 7,5 kW Leistung, hohe Umwälzung, hoher Druck

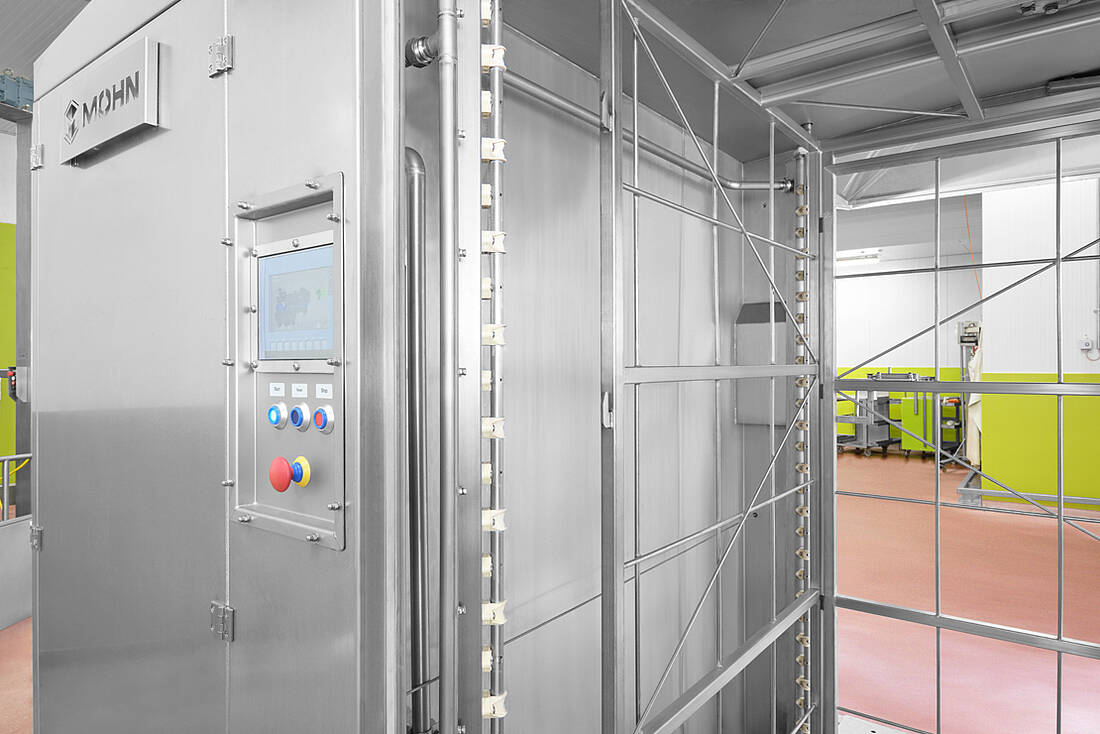

  • Großer Waschraum, Plattformdurchmesser 1600 mm zur Aufnahme von unterschiedlichen Waschgütern, Plattform rotiert pro Minute 2,5 - 3 mal
  • Drehteller auf Wunsch mit stärkerem Antrieb für Zentrifugaltrocknung des Waschguts (Typ KWA-UDT-Dry)
  • Wartungsanfällige Schlauchverbindungen sowie anfällige Auf- und Abbewegungen entfallen und das Waschsystem ist 100 % selbstreinigend
  • Integrierte Wrasenabsaugung auf dem Maschinendach 1500 m³ bei 500 Pa

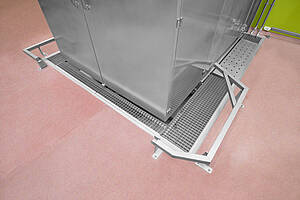

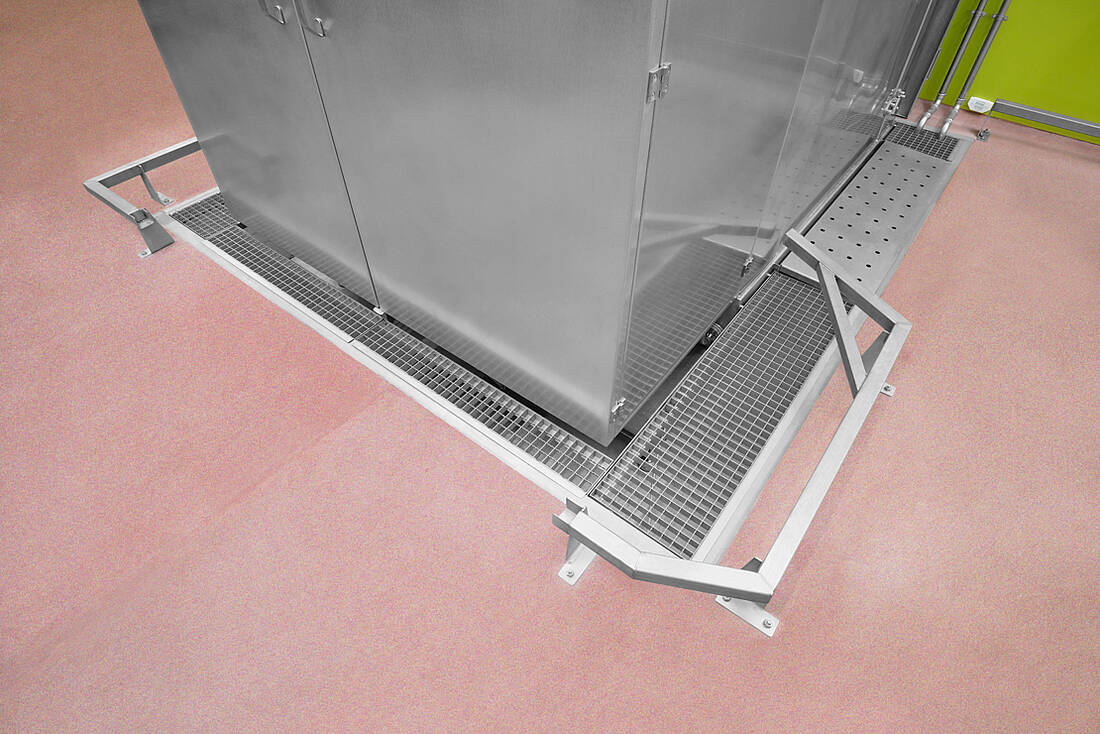

  • Je nach Aufstellsituation erfolgt die Montage der Maschine in den Fußboden mittels Grube. Alternativ auf dem Fußboden mit Einfahrschräge
    oder auf Bodenniveau mit freistehendem Tank.(Pumpensumpf im Boden erforderlich!)
  • Optional mit individuellen Aufnahmewagen für kundenspezifisches Waschgut

TypSchleuderfunktionAbmessungen
B x T x H in mm
PDF
KWA-UDTNeinB 2530 x T 1858/ 3075 x H 2475/ 3000 mm11.10.02.91
KWA-UDT DryJa                B 2530 x T 1858/ 3075 x H 2475/ 3000 mm11.10.02.92
SONDER-ABMESSUNG
Tankheizung über Dampf direkt 11100275
Tankheizung über Dampf indirekt 11100276
Heißwasser- oder Thermoöl-Wärmetauscher für Waschtank 11100281
10 kW Elektroboiler zur Erhitzung d. Nachspülwassers11100277
20 kW Elektroboiler zur Erhitzung d. Nachspülwassers 11100279
Dampfgegenströmer z. Erhitzung d. Nachspülwassers 11100278
Abwasserwärmetauscher zur Frischwassererwärmung 11100280
Zweitürmaschine für Zonentrennung, rein/unrein 11100282
Wir fertigen individuell nach Kundenwunsch

Kein Produkt im Anfragekorb!

Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.

Material

Edelstahl rostfrei 1.4301



Vorteil

  • Wartungsanfällige Schlauchverbindungen sowie anfällige Auf und Abbewegungen entfallen und das Waschsystem ist 100 % selbstreinigend



Abmessung mit seitlichem Tank

Breite 2530 x Tiefe 1858/ 3075 x H 2475/ 3000 mm

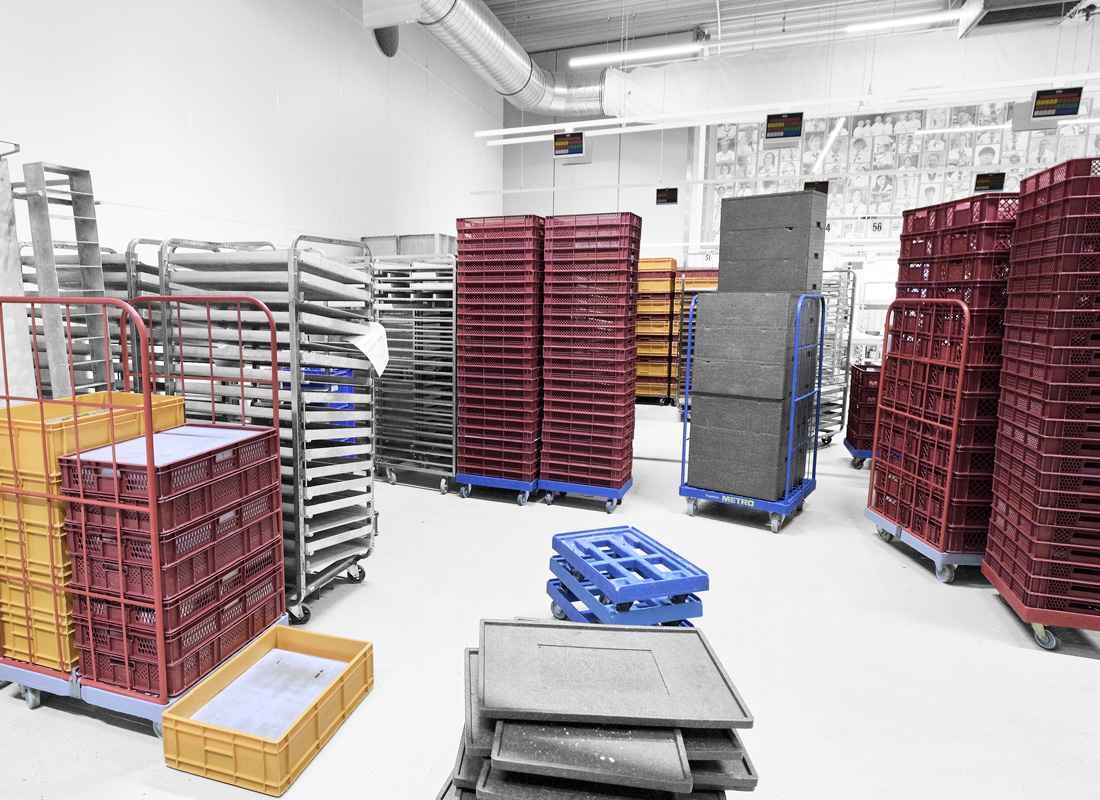

Mögliches Waschgut

  • Rauchwagen
  • Hub- und Beschickungswagen
  • Stikkenwagen
  • Palettenstapel
  • Müllbehälter 120Ltr oder 240Ltr
  • Palettenboxen
  • Messerkorbwagen
  • u.v.m.



Optionen

  • Tankheizung über Dampf direkt Art.-Nr. 11.10.02.75
  • Tankheizung über Dampf indirekt Art.-Nr. 11.10.02.76
  • Heißwasser- oder Thermoöl-Wärmetauscher für Waschtank Art.-Nr. 11.10.02.81
  • 10 kW Elektroboiler zur Erhitzung d. Nachspülwassers Art.-Nr. 11.10.02.77
  • 20 kW Elektroboiler zur Erhitzung d. Nachspülwassers Art.-Nr. 11.10.02.79
  • Dampfgegenströmer z. Erhitzung d. Nachspülwassers Art.-Nr. 11.10.02.78
  • Abwasserwärmetauscher zur Frischwassererwärmung Art.-Nr. 11.10.02.80
  • Zweitürmaschine für Zonentrennung, rein/unrein Art.-Nr. 11.10.02.82
  • Aufnahmegestelle für unterschiedlichste Waschgüter (z. B. für Beschickungswagen) auf Anfrage

Technische Daten

Netzanschluss3x 400 V/ N/ PE
AblaufDN 50 (Ableitung in Bodenablauf)
Wasseranschluss3/4“, Temp. 12° C, 1-6 bar
Tankinhaltca. 1000 Ltr.
Druckluftanschluss1/4“ < 100 l/ h (für Dampf- oder Heißwasserregelventil)
AbluftDN 250 (1500 m3/ h läuft kurz zeitgesteuert zum Chargenbeginn und -ende)
Heißwasseranschluss (optional)1 1/4“ (für Vor- und Rücklauf)

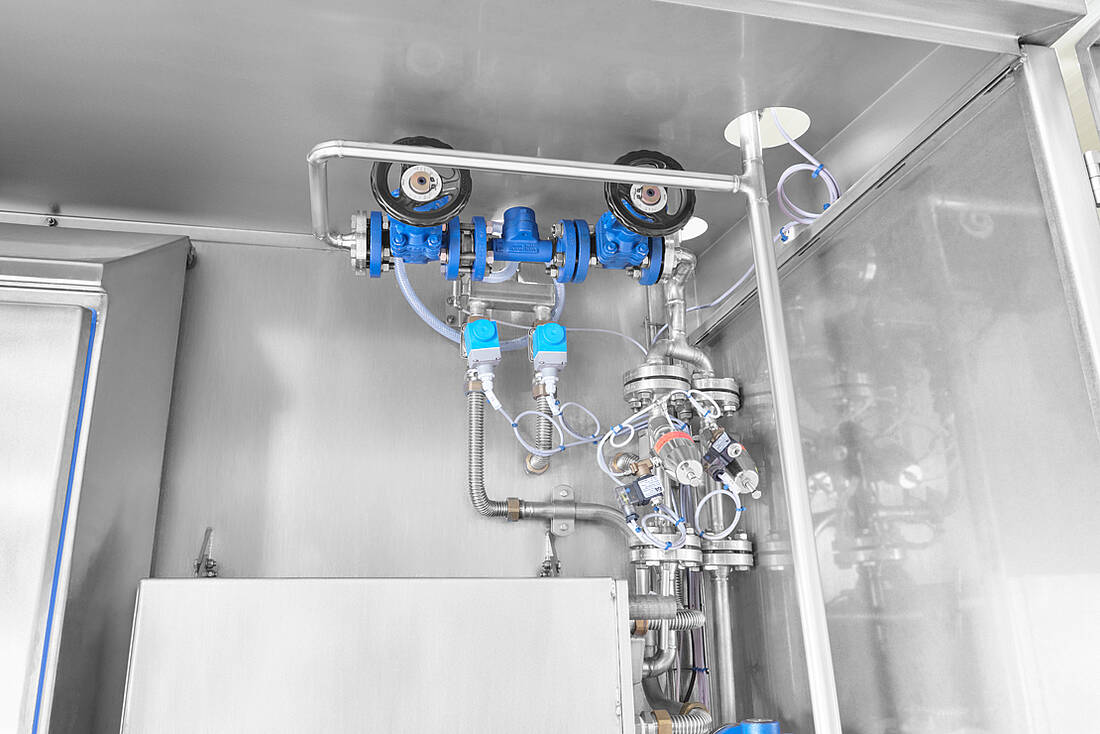

Dampfanschluss (optional)3/4“, 1-6 bar (direkt oder indirekt)
Heizleistung20 kW
Anschlussleistung16 kW (bei el. Tankbeheizung zzgl. 20 kW)

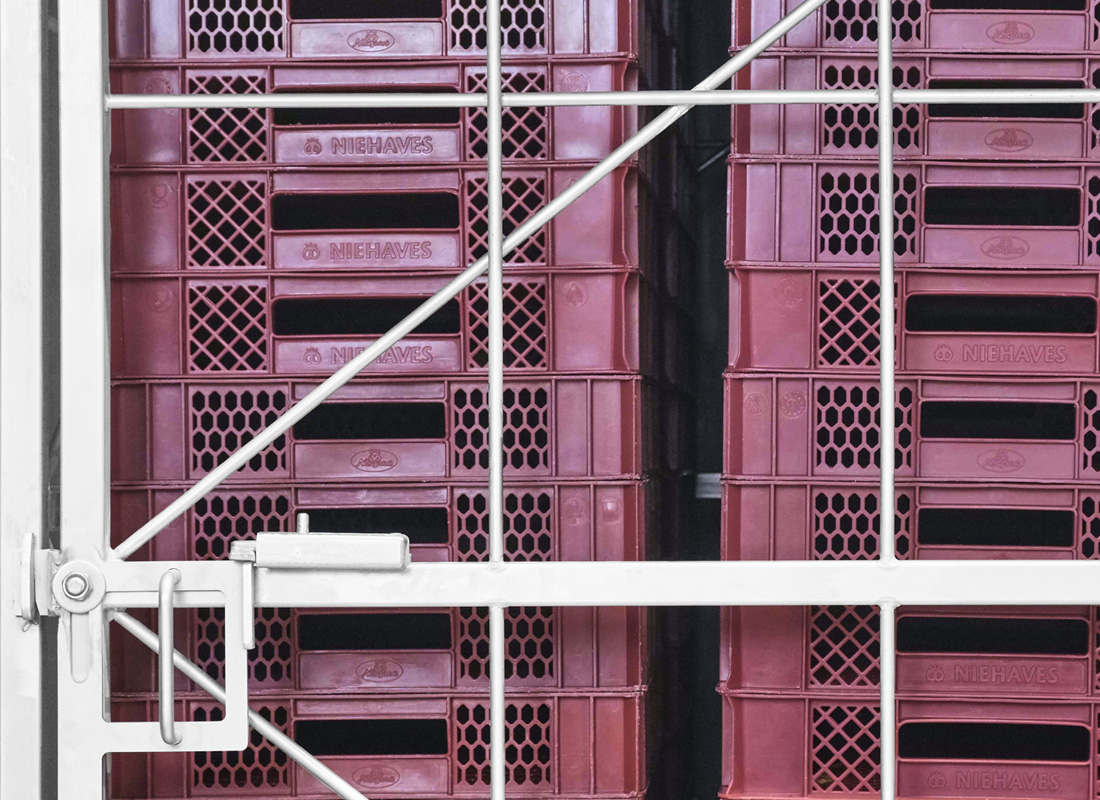

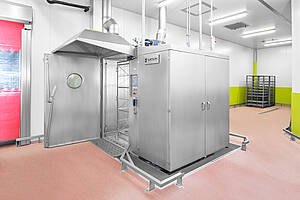

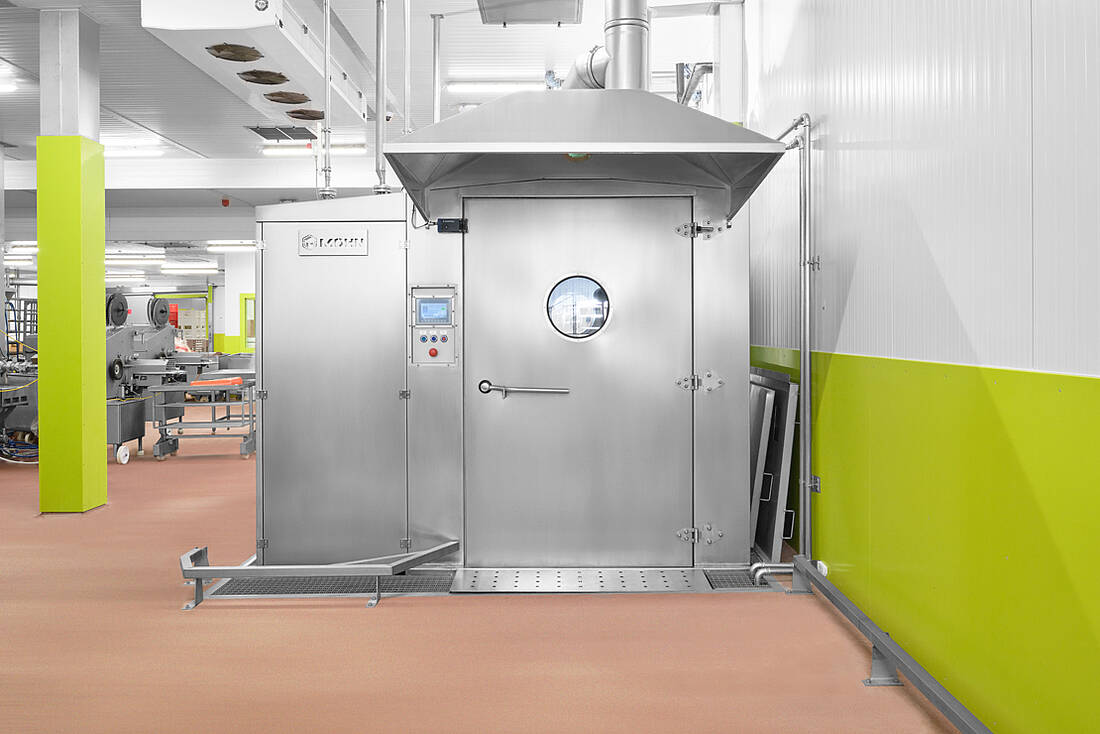

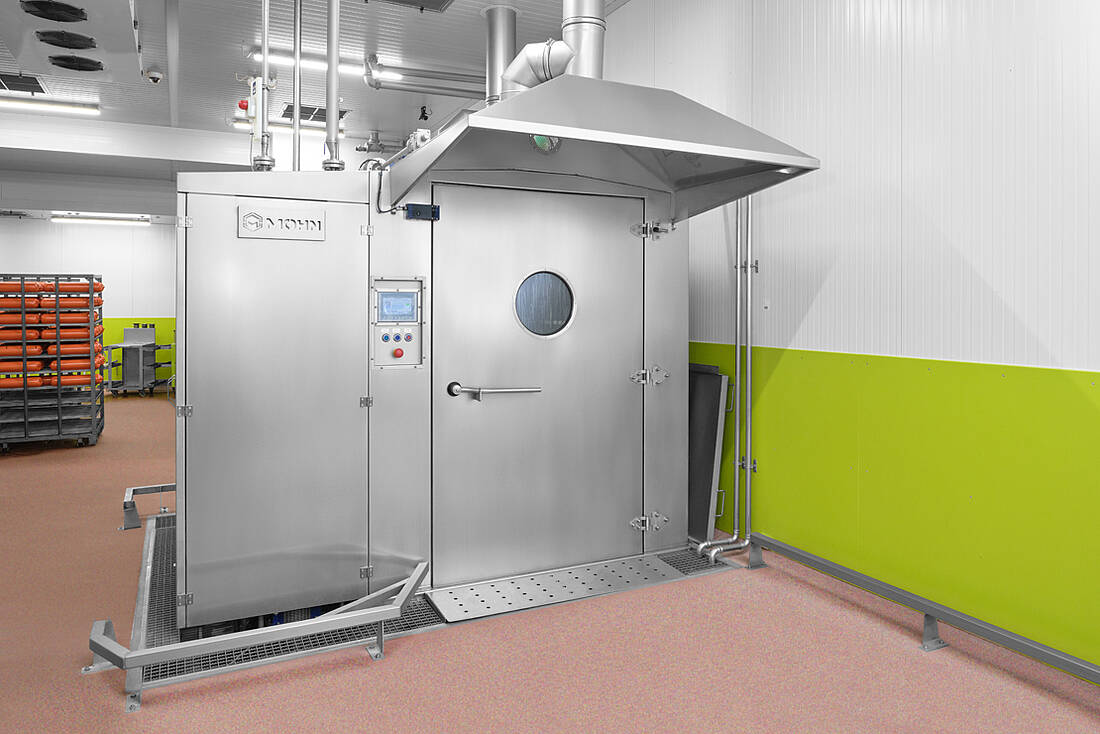

Referenzfotos

Video

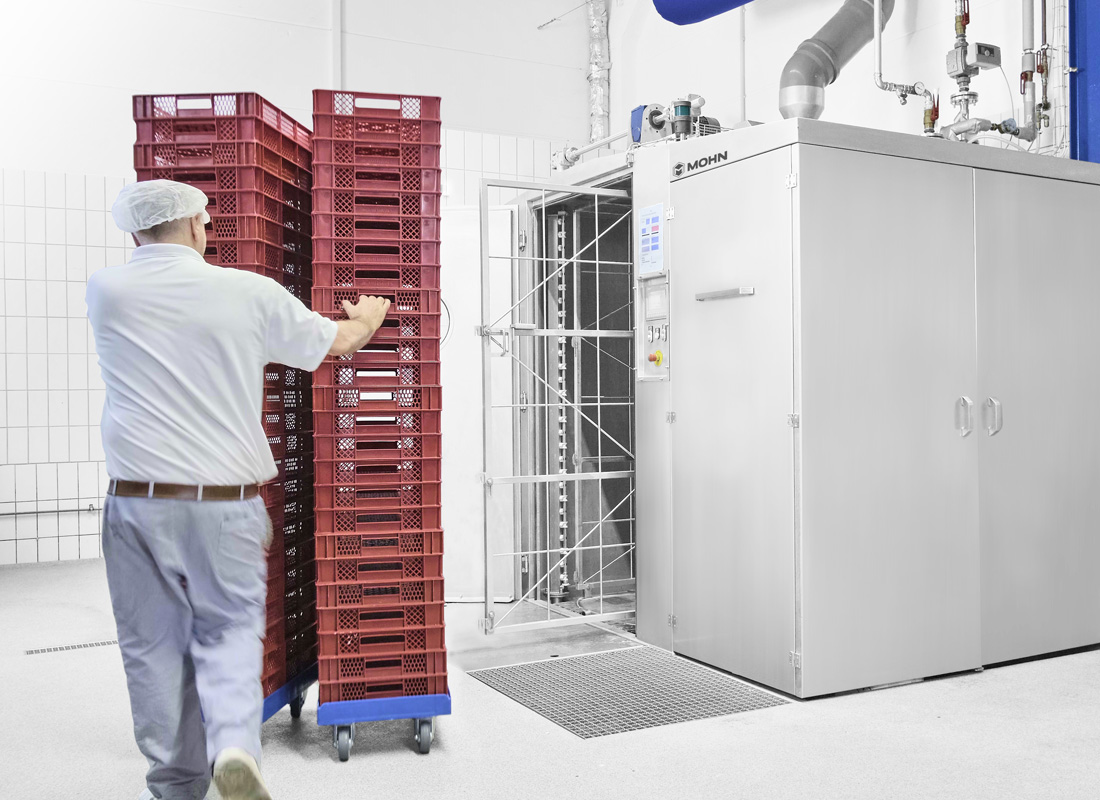

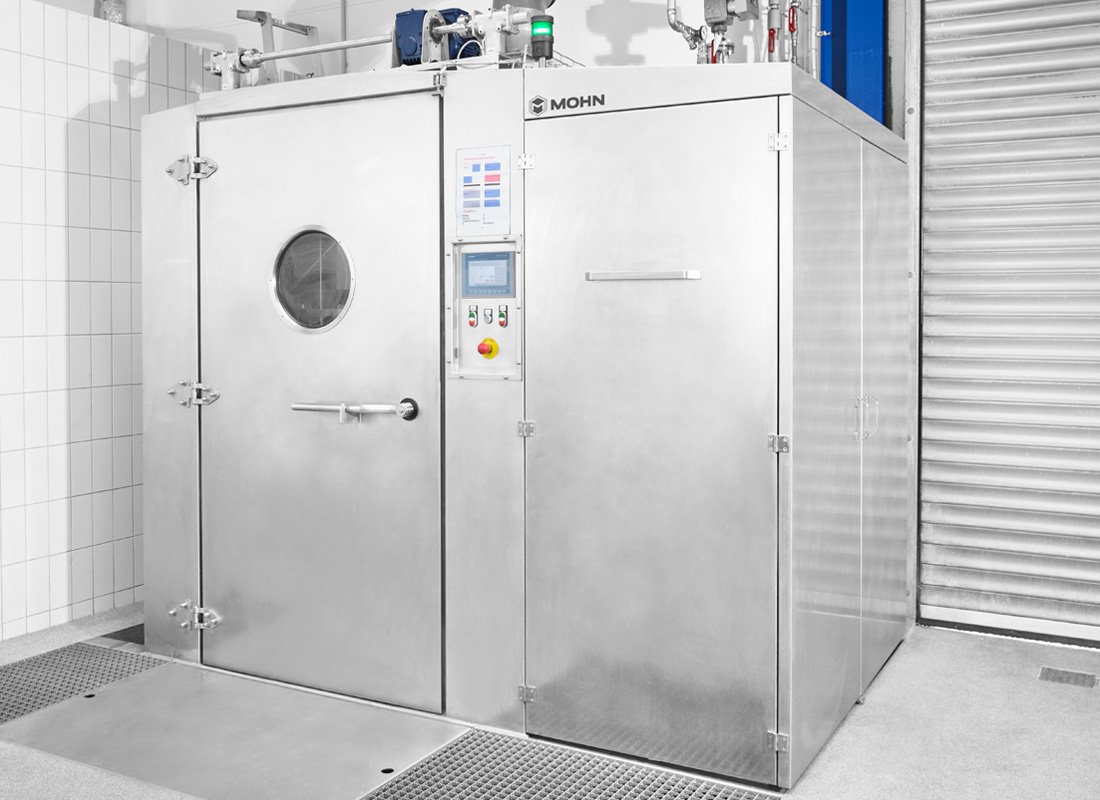

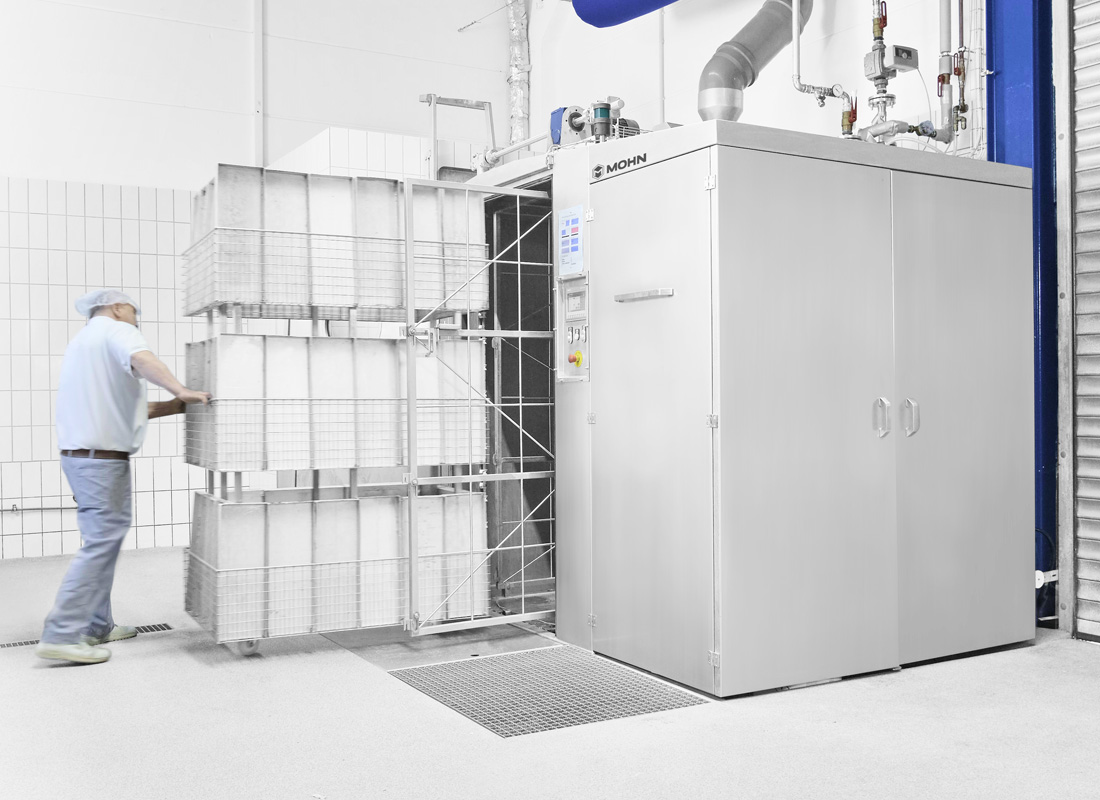

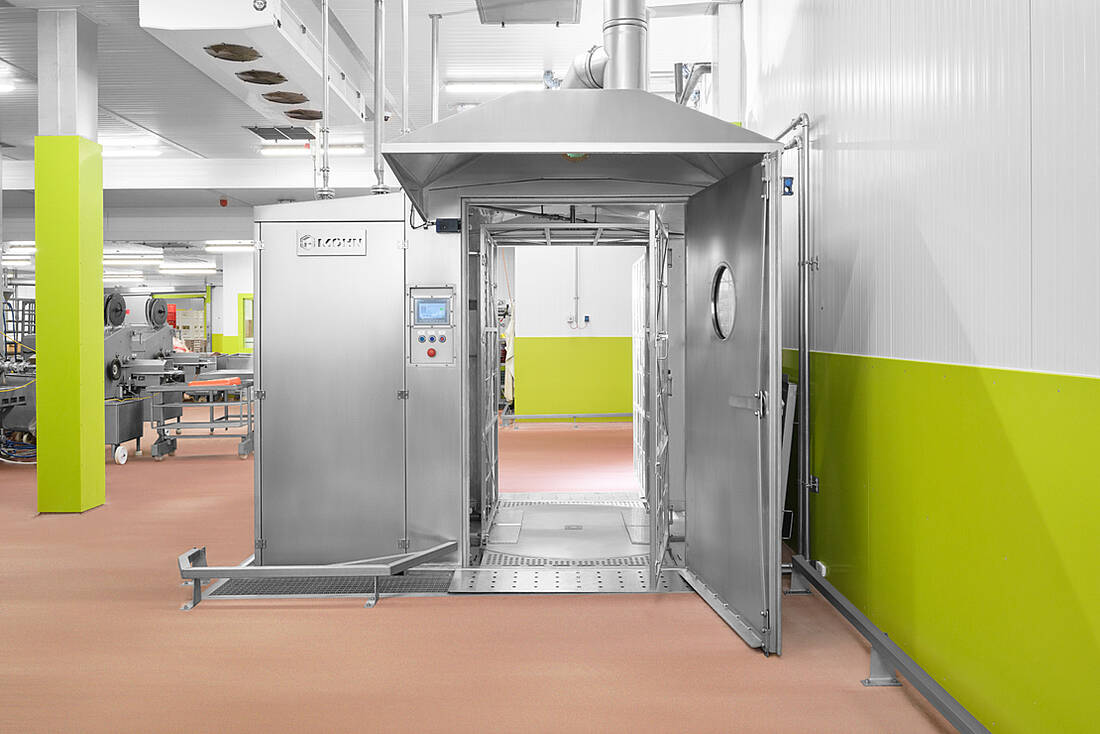

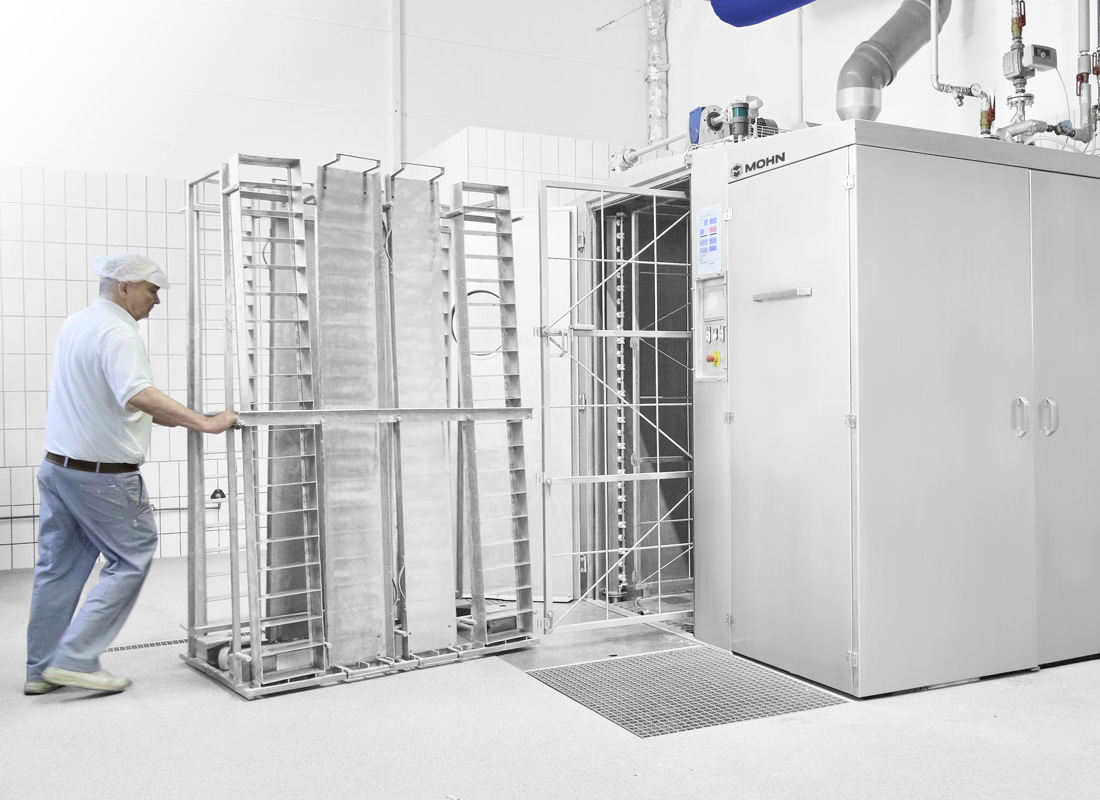

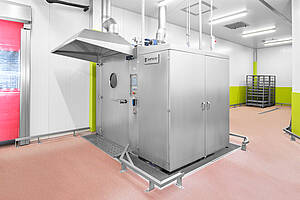

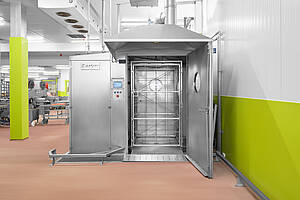

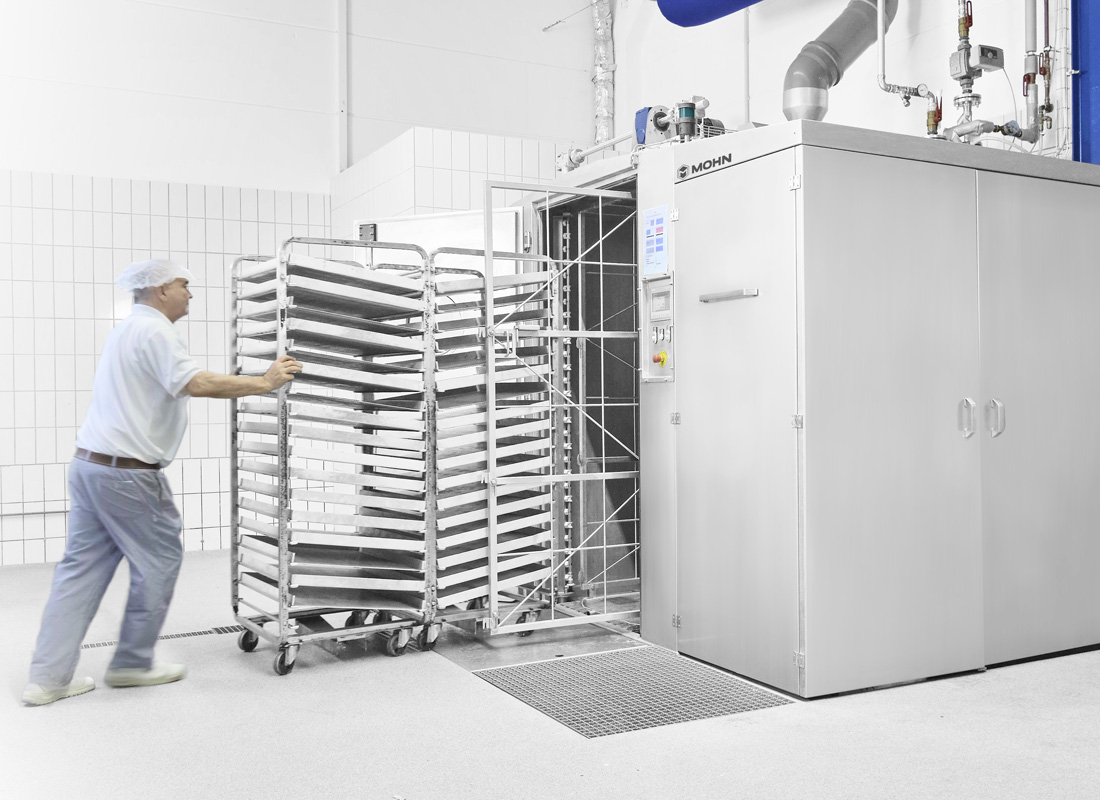

Kabinenwaschanlage in der Backwarenindustrie

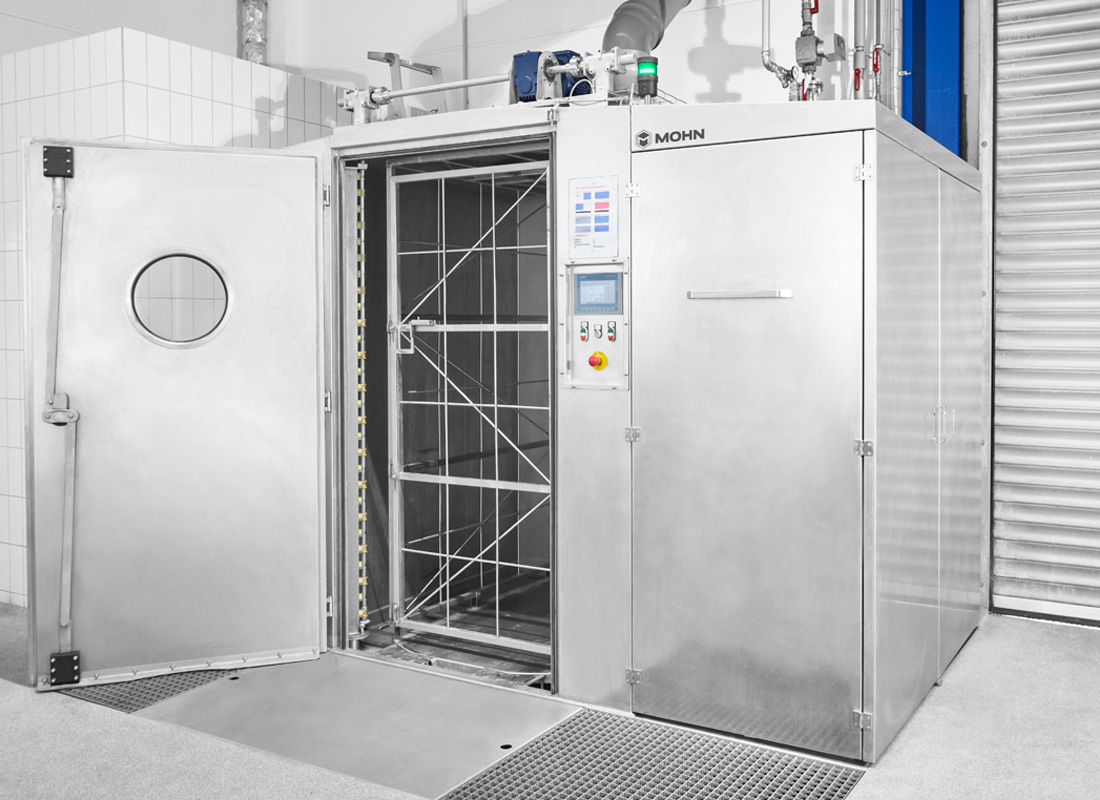

Kabinenwaschanlage in der Backwarenindustrie
Kabinenwaschanlage in der Backwarenindustrie
