Magnet-Geländertor
Typ MGT

Fluchtwegtaugliche geländertoranlage mit haftmagnet-Verriegelungssystem

    • Hygienisch, sauber verschweißte Rohrprofilkonstruktion
    • Ausführung mit senkrechter Verstrebung
    • 3 verschiedene Torausführungen bzw. Durchgangsmaße erhältlich
    • Torlichtmaße 875, 1.000 + 1.200 mm (Sonderbreiten auf Anfrage)
    • Durchgangslichtmaß für bis zu 200 Mitarbeiter gemäß ASR A2.3*
    • Anschlag: Öffnungsrichtung LINKS oder RECHTS
    • Standardhöhe: 1.300 mm (Sonderhöhen auf Anfrage)
    • In Verbindung mit Verriegelungssystem mittels Flächenhaftmagnet, Artikel-Nr. 39.00.05.06:
      • Rittal Kompaktschaltschrank in "Hygienic-Design"-Ausführung
      • Anschlüsse für bauseitige Systeme verfügbar
        (z. B. Brandmeldeanlage oder Kartenleser)
      • Hausalarmkasten für Not-Öffnung
      • Schlüsselschalter für autorisierte Öffnung
      • Signalhorn - akustisches Signal bei Öffnung über Hausalarmbetätigung

    TypAusführungÖffnungsrichtungPers.-Anzahl
    nach ASR*    		Fluchtbreite
    in mm    		VergleichPDF
    Torlichtmaß: 875 mm
    MGT-875 I-ALWandbeschlag mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag linksbis 5875 mm39.00.10.5039.00.10.50
    MGT-875 I-ARWandbeschlag mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag rechtsbis 5875 mm39.00.10.5139.00.10.51
    MGT-875 II-ALWandbeschlag mit Halteplatte für Magnet - Pfosten mit ScharnierAnschlag linksbis 5875 mm39.00.10.5239.00.10.52
    MGT-875 II-ARWandbeschlag mit Halteplatte für Magnet - Pfosten mit ScharnierAnschlag rechtsbis 5875 mm39.00.10.5339.00.10.53
    MGT-875 III-ALPfosten mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag linksbis 5875 mm39.00.10.5439.00.10.54
    MGT-875 III-ARPfosten mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag rechtsbis 5875 mm39.00.10.5539.00.10.55
    Torlichtmaß: 1000 mm
    MGT-1000 I-ALWandbeschlag mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag linksbis 201000 mm39.00.10.5639.00.10.56
    MGT-1000 I-ARWandbeschlag mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag rechtsbis 201000 mm39.00.10.5739.00.10.57
    MGT-1000 II-ALWandbeschlag mit Halteplatte für Magnet - Pfosten mit ScharnierAnschlag linksbis 201000 mm39.00.10.5839.00.10.58
    MGT-1000 II-ARWandbeschlag mit Halteplatte für Magnet - Pfosten mit ScharnierAnschlag rechtsbis 201000 mm39.00.10.5939.00.10.59
    MGT-1000 III-ALPfosten mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag linksbis 201000 mm39.00.10.6039.00.10.60
    MGT-1000 III-ARPfosten mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag rechtsbis 201000 mm39.00.10.6139.00.10.61
    Torlichtmaß: 1200 mm
    MGT-1200 I-ALWandbeschlag mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag linksbis 2001200 mm39.00.10.6239.00.10.62
    MGT-1200 I-ARWandbeschlag mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag rechtsbis 2001200 mm39.00.10.6339.00.10.63
    MGT-1200 II-ALWandbeschlag mit Halteplatte für Magnet - Pfosten mit ScharnierAnschlag linksbis 2001200 mm39.00.10.6439.00.10.64
    MGT-1200 II-ARWandbeschlag mit Halteplatte für Magnet - Pfosten mit ScharnierAnschlag rechtsbis 2001200 mm39.00.10.6539.00.10.65
    MGT-1200 III-ALPfosten mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag linksbis 2001200 mm39.00.10.6639.00.10.66
    MGT-1200II-ARPfosten mit Scharnier - Pfosten mit Halteplatte für MagnetAnschlag rechtsbis 2001200 mm39.00.10.6739.00.10.67
    Verriegelung mittels Flächenhaftmagnetsystem (IP68)
    Wir fertigen individuell nach Kundenwunsch
    Optionen anzeigen

    Schnellanfrage

    Kein Produkt im Anfragekorb!

    Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.

    Show Lightbox Compare
    Comparedata

    *Arbeitsstätten-Richtlinie für Fluchtwege (ASR-A 2.3)


    Wir fertigen Geländertore individuell nach Kundenwunsch und baulichen Gegebenheiten.

    Sonderhöhen bzw. Sonderbreiten auf Anfrage möglich.



    Material

    Edelstahl rostfrei 1.4301

    Robuste, # 2 mm starke Rohrprofilkonstruktion



    Auszug aus der ASR A2.3

    (Arbeitsstätten-Richtlinie: Fluchtwege, Notausgänge, Flucht- und Rettungsplan)

    Bei der Bemessung von Tür-, Flur- und Treppenbreiten sind sämtliche Räume und für die Flucht erforderliche und besonders gekennzeichnete Verkehrswege in Räumen zu berücksichtigen, die in den Fluchtweg münden. Tür-, Flur- und Treppenbreiten sind aufeinander abzustimmen.

    Die Arbeitsstätten-Richtlinie (ASR) konkretisiert die Anforderungen der Arbeitsstättenverordnung, damit sich die Beschäftigten im Gefahrenfall unverzüglich in Sicherheit bringen und schnell gerettet werden können. Die Mindestbreite der Fluchtwege bemisst sich nach der Höchstzahl der Personen, die im Bedarfsfall den Fluchtweg benutzen und ergibt sich aus nachfolgender Tabelle:

    Tabelle: Lichte Mindestbreiten von Hauptfluchtwegen - in Abhängigkeit von der Gesamtzahl der Personen im Einzugsgebiet | Mohn GmbH

    Unsere kompetenten Außendienstmitarbeiter beraten Sie gerne hinsichtlich notwendiger Fluchtweg-Geländertore in Hygienebereichen unter Berücksichtigung der Richtlinie nach ASR A 2.3.

    Referenzfotos

    Materialschleuse innerhalb einer Personal-Hygieneschleuse mit Magnet-Geländertorlösung
    Materialschleuse mit Durchfahr-Desinfektionsbecken innerhalb einer Personal-Hygieneschleuse
    Personal-Hygieneschleuse mit Materialschleuse
    Edelstahl-Geländertor mit Haftmagnetverriegelung innerhalb einer Personal-Hygieneschleuse

    Optionen

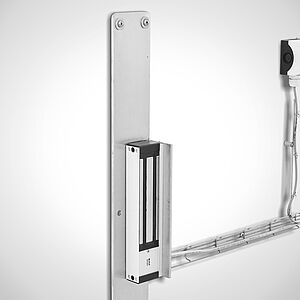

    Wandbeschlag mit Flächenhaftmagnet-Verriegelung, Art.-Nr. 39.00.05.06, Tor geöffnet

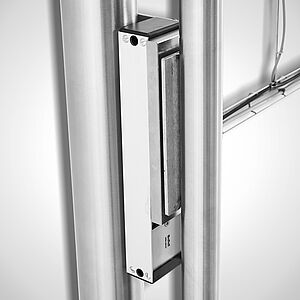

    Flächenhaftmagnet-Verriegelung, Art.-Nr. 39.00.05.06, Ansicht bei geschlossenem Tor

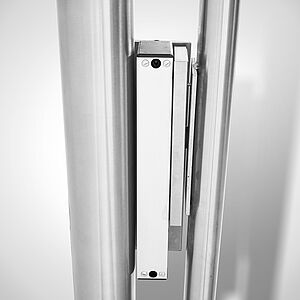

    Flächenhaftmagnet-Verriegelung, Art.-Nr. 39.00.05.06, Ansicht bei geschlossenem Tor

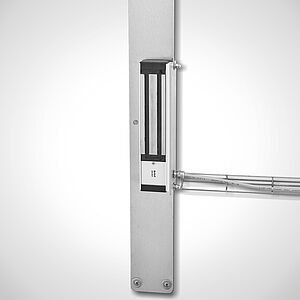

    Wandbeschlag mit Flächenhaftmagnet-Verriegelung sowie Verkabelung zum Schaltschrank, Art.-Nr. 39.00.05.06

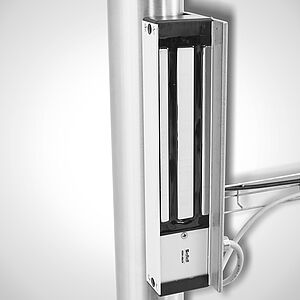

    Flächenhaftmagnet-Verriegelung, Art.-Nr. 39.00.05.06, Ansicht Pfosten bei geöffnetem Tor

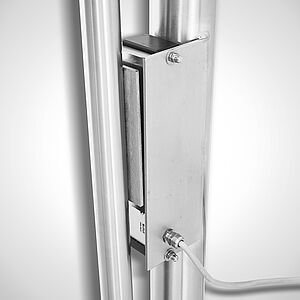

    Flächenhaftmagnet-Verriegelung, Art.-Nr. 39.00.05.06, Ansicht Pfosten bei geschlossenem Tor

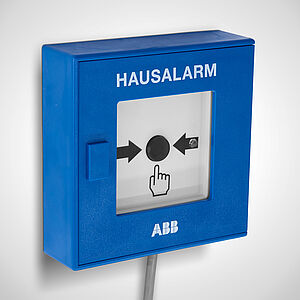

    Druckknopf-Meldesystem für Flächenhaftmagnet-Verriegelung, Art.-Nr. 99.91.00.10

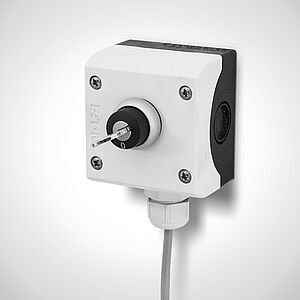

    Schlüsseltaster für autorisierten Zugang, Art.-Nr. 99.91.00.12

    Video

    Materialschleuse mit Durchfahr-Desinfektionsbecken sowie paralleler Personal-Hygieneschleuse
    Materialschleuse mit Durchfahr-Desinfektionsbecken sowie paralleler Personal-Hygieneschleuse
