Hebe- + Kippvorrichtung Typ HBW-HBW-A-ST-2000, Art.-Nr. 18.00.40.04 mit optionalem Normwagen Typ HBW-S 200 Liter

Hebe- + Kippvorrichtung Typ HBW-HBW-A-ST-2000, Art.-Nr. 18.00.40.04 mit optionalem Normwagen Typ HBW-S 200 Liter und Fahrgestell, Art.-Nr. 18.00.30.30

Hebe- + Kippvorrichtung Typ HBW-HBW-B-ST-2000, Art.-Nr. 18.00.40.05 mit optionalem Normwagen Typ HBW-S 200 Liter

Hebe- + Kippvorrichtung Typ HBW-HBW-C-ST-2000, Art.-Nr. 18.00.40.06 mit optionalem Normwagen Typ HBW-S 200 Liter

Hebe- + Kippvorrichtung Typ HBW-HBW-D-ST-2000, Art.-Nr. 18.00.40.07 mit optionalem Normwagen Typ HBW-S 200 Liter

Hebe- und Kippvorrichtung
Typ HKV-HBW

Geeignet zum Heben und Kippen von 200 und 300 Liter Normwagen

Robuste Industrieausführung garantiert lange Lebensdauer
Stationäre Ausführung oder mit optionalem Fahrgestell (bis 2300 mm Kipphöhe)
Verschiedene Kipphöhen und 4 verschiedene Kipprichtungsausführungen lieferbar
Traglast maximal 350 kg
Tot-Mann-Schaltung
Hygienic-Design Steuerungskasten inkl. Bedienelemente an Hubsäule in ergonomischer Höhe
Optische Ketten-Spannungsanzeige
Hochdruckreinigung möglich, Schutzklasse: IP 65
Mechanische Sicherheitsvorrichtung: Kettenbruchsicherung, federbetätigt
Der Sicherheitszaun (optional) wird ab einer Kipphöhe von 2500 mm benötigt
Standard-Ausführung: Kette vernickelt (16 B-1)
Highline-Ausführung: Kette aus Edelstahl (KEIN Nachschmieren von Fett notwendig + chemieresistent)

Typ	Ausführung	Kipphöhe in mm	Abmessungen B x T x H in mm	Artikel-Nr. Bitte anhaken	PDF
Standard
HKV-HBW-A-ST 1700	Typ A	1400 -1700	1300 x 1200 x 2700	18.00.40.0018004000	18.00.40.00
HKV-HBW-B-ST 1700	Typ B	1400 -1700	1300 x 1200 x 2700	18.00.40.0118004001	18.00.40.01
HKV-HBW-C-ST 1780	Typ C	1480 -1780	1400 x 1250 x 2700	18.00.40.0218004002	18.00.40.02
HKV-HBW-D-ST 1780	Typ D	1480 -1780	1400 x 1250 x 2700	18.00.40.0318004003	18.00.40.03
HKV-HBW-A-ST 2000	Typ A	1700 -2000	1300 x 1200 x 3000	18.00.40.0418004004	18.00.40.04
HKV-HBW-B-ST 2000	Typ B	1700 -2000	1300 x 1200 x 3000	18.00.40.0518004005	18.00.40.05
HKV-HBW-C-ST 2080	Typ C	1780 -2080	1400 x 1250 x 3000	18.00.40.0618004006	18.00.40.06
HKV-HBW-D-ST 2080	Typ D	1780 -2080	1400 x 1250 x 3000	18.00.40.0718004007	18.00.40.07
HKV-HBW-A-ST 2300	Typ A	2000 -2300	1300 x 1200 x 3300	18.00.40.0818004008	18.00.40.08
HKV-HBW-B-ST 2300	Typ B	2000 -2300	1300 x 1200 x 3300	18.00.40.0918004009	18.00.40.09
HKV-HBW-C-ST 2380	Typ C	2080 -2380	1400 x 1250 x 3300	18.00.40.1018004010	18.00.40.10
HKV-HBW-D-ST 2380	Typ D	2080 -2380	1400 x 1250 x 3300	18.00.40.1118004011	18.00.40.11
HKV-HBW-A-ST 2600	Typ A	2300 -2600	1300 x 1200 x 3600	18.00.40.1218004012	18.00.40.12
HKV-HBW-B-ST 2600	Typ B	2300 -2600	1300 x 1200 x 3600	18.00.40.1318004013	18.00.40.13
HKV-HBW-C-ST 2680	Typ C	2380 -2680	1400 x 1250 x 3600	18.00.40.1418004014	18.00.40.14
HKV-HBW-D-ST 2680	Typ D	2380 -2680	1400 x 1250 x 3600	18.00.40.1518004015	18.00.40.15
HKV-HBW-A-ST 2900	Typ A	2600 -2900	1300 x 1200 x 3900	18.00.40.1618004016	18.00.40.16
HKV-HBW-B-ST 2900	Typ B	2600 -2900	1300 x 1200 x 3900	18.00.40.1718004017	18.00.40.17
HKV-HBW-C-ST 2980	Typ C	2680 -2980	1400 x 1250 x 3900	18.00.40.1818004018	18.00.40.18
HKV-HBW-D-ST 2980	Typ D	2680 -2980	1400 x 1250 x 3900	18.00.40.1918004019	18.00.40.19
HKV-HBW-A-ST 3200	Typ A	2900 -3200	1300 x 1200 x 4200	18.00.40.2018004020	18.00.40.20
HKV-HBW-B-ST 3200	Typ B	2900 -3200	1300 x 1200 x 4200	18.00.40.2118004021	18.00.40.21
HKV-HBW-C-ST 3280	Typ C	2980 -3280	1400 x 1250 x 4200	18.00.40.2218004022	18.00.40.22
HKV-HBW-D-ST 3280	Typ D	2980 -3280	1400 x 1250 x 4200	18.00.40.2318004023	18.00.40.23
Highline
HKV-HBW-A-HL 1700	Typ A	1400 -1700	1300 x 1200 x 2700	18.00.40.4018004040	18.00.40.40
HKV-HBW-B-HL 1700	Typ B	1400 -1700	1300 x 1200 x 2700	18.00.40.4118004041	18.00.40.41
HKV-HBW-C-HL 1780	Typ C	1480 -1780	1400 x 1250 x 2700	18.00.40.4218004042	18.00.40.42
HKV-HBW-D-HL 1780	Typ D	1480 -1780	1400 x 1250 x 2700	18.00.40.4318004043	18.00.40.43
HKV-HBW-A-HL 2000	Typ A	1700 -2000	1300 x 1200 x 3000	18.00.40.4418004044	18.00.40.44
HKV-HBW-B-HL 2000	Typ B	1700 -2000	1300 x 1200 x 3000	18.00.40.4518004045	18.00.40.45
HKV-HBW-C-HL 2080	Typ C	1780 -2080	1400 x 1250 x 3000	18.00.40.4618004046	18.00.40.46
HKV-HBW-D-HL 2080	Typ D	1780 -2080	1400 x 1250 x 3000	18.00.40.4718004047	18.00.40.47
HKV-HBW-A-HL 2300	Typ A	2000 -2300	1300 x 1200 x 3300	18.00.40.4818004048	18.00.40.48
HKV-HBW-B-HL 2300	Typ B	2000 -2300	1300 x 1200 x 3300	18.00.40.4918004049	18.00.40.49
HKV-HBW-C-HL 2380	Typ C	2080 -2380	1400 x 1250 x 3300	18.00.40.5018004050	18.00.40.50
HKV-HBW-D-HL 2380	Typ D	2080 -2380	1400 x 1250 x 3300	18.00.40.5118004051	18.00.40.51
HKV-HBW-A-HL 2600	Typ A	2300 -2600	1300 x 1200 x 3600	18.00.40.5218004052	18.00.40.52
HKV-HBW-B-HL 2600	Typ B	2300 -2600	1300 x 1200 x 3600	18.00.40.5318004053	18.00.40.53
HKV-HBW-C-HL 2680	Typ C	2380 -2680	1400 x 1250 x 3600	18.00.40.5418004054	18.00.40.54
HKV-HBW-D-HL 2680	Typ D	2380 -2680	1400 x 1250 x 3600	18.00.40.5518004055	18.00.40.55
HKV-HBW-A-HL 2900	Typ A	2600 -2900	1300 x 1200 x 3900	18.00.40.5618004056	18.00.40.56
HKV-HBW-B-HL 2900	Typ B	2600 -2900	1300 x 1200 x 3900	18.00.40.5718004057	18.00.40.57
HKV-HBW-C-HL 2980	Typ C	2680 -2980	1400 x 1250 x 3900	18.00.40.5818004058	18.00.40.58
HKV-HBW-D-HL 2980	Typ D	2680 -2980	1400 x 1250 x 3900	18.00.40.5918004059	18.00.40.59
HKV-HBW-A-HL 3200	Typ A	2900 -3200	1300 x 1200 x 4200	18.00.40.6018004060	18.00.40.60
HKV-HBW-B-HL 3200	Typ B	2900 -3200	1300 x 1200 x 4200	18.00.40.6118004061	18.00.40.61
HKV-HBW-C-HL 3280	Typ C	2980 -3280	1400 x 1250 x 4200	18.00.40.6218004062	18.00.40.62
HKV-HBW-D-HL 3280	Typ D	2980 -3280	1400 x 1250 x 4200	18.00.40.6318004063	18.00.40.63
inputfield
SONDER-ABMESSUNG				00.00.00.1000000010

Optionen anzeigen

Schnellanfrage

Kein Produkt im Anfragekorb!

Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.

Beispiel: 11.11.11.11

Kein Produkt auf der Schnellanfrage-Liste!

Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.

Beispiel: 11.11.11.11

Sonderlösungen auf Anfrage möglich.

MATERIAL

Nahezu komplett aus Edelstahl rostfrei 1.4301, Oberfläche glasperlgestrahlt.

Beschreibung

Die Ausführung der Hebe- und Kippvorrichtung wird durch die Art und Viskosität des Schüttgutes bestimmt und ggfs. durch spezielle Schütten, Trichter, Hubgabeln oder Hubplattformen erweitert. Somit lassen sich die Kippvorrichtungen für fast jede Anwendung anpassen.

Achtung:
Bei Verwendung eines 300 Liter Hub- und Beschickungswagens verringert sich die Kipphöhe um 150 mm. Der Sicherheitsabstand zwischen Hub- und Beschickungswagen (Normwagen) und des zu beschickenden Gerätes (z. B. Trichter oder ähnliches) im gekipptem Zustand beträgt 120 mm (DIN EN ISO 13854).

Bis zu einer Kipphöhe von 2300 mm lässt sich die Hebe- und Kippvorrichtung mit einem Fahrgestell versehen. Zudem wird ein Sicherheitszaun ab einer Kipphöhe von 2300 mm empfohlen. Ab einer Kipphöhe von 3200 mm muss die Hebe- und Kippvorrichtung bauseits zusätzlich an Wand oder Decke gesichert werden.

Spezielle Fallsicherung

Die Fallsicherung ist aus Edelstahl hergestellt und besteht aus einer 4 mm starken U-Profilschiene mit rechteckigen Fixierungslöchern und einer druckfederaktivierten 25 mm Gabel.

Die Fallsicherung tritt in Funktion beim Kettenbruch oder wenn die Kette durchhängt. Wenn das passiert, wird die Druckfeder ausgelöst und die Gabel dreht sich in die Fixierungslöcher ein und bringt die Last zum sofortigen Stopp.

Ausführungsmöglichkeiten Kipprichtung

Abstände Normwagen zur Hubsäule:
Ausführung Typ A + B: ca. 130 mm
Ausführung Typ C + D: ca. 230 mm

Technische Daten

Netzanschluss	3x 400 V; 50 Hz
Leistung	0,75 kW (Getriebemotor)
Schutzklasse	IP 65
Tragkraft	350 kg (inkl. Wagen)
Hubgeschwindigkeit	5 m/min
Kippwinkel	120°
Verstellbarkeit	2 stufig, je 150 mm (Anlage voreingestellt auf max. Kipphöhe!)

Referenzfotos

Optionen

Downloads

Video

Hebe-/Kippvorrichtung für Normwagen

Option: Spezialschütte (Dichtschütte)

Videos

Hebe-/Kippvorrichtung für Nor...

Option: Spezialschütte (Dicht...

Hebe-/Kippvorrichtung für Normwagen

Option: Spezialschütte (Dichtschütte)

Hebe-/Kippvorrichtung für Normwagen

Hebe-Kippvorrichtung

Landschlachterei Bruns,
D-Steinhausen

Hebe-Kippvorrichtung

Böseler Goldschmaus
Oldenburg

Hebe-/Kippvorrichtung

Typ HKV-HBW SON mit FahrschieneMEHR

Details

Hebe-/Kippvorrichtung

Typ HKV-FMEHR

Details

Hebe-/ Kippvorrichtung

Typ HKV-GB 1SMEHR

Details

Hebe-/Kippvorrichtung

Typ HKV-GB 2SMEHR

Fahrgestell Typ FG-HKV-HWB (nur bis max. Kipphöhe 2300mm + Traglast 350 kg)	18.00.30.30 18003030
Fahrgestell Typ FG-HKV-HWB 90° für Ausführung Typ C oder Typ D (bis max. Kipphöhe 2300mm + Traglast 350 kg)	18.00.30.31 18003031
Umrüstung Hebe- und Kippvorrichtungen auf HBW 120 ltr.	18.00.30.35 18003035
Sicherheitskäfig für HKV, Typ I-T mit Sicherheitstür	18.00.30.42 18003042
Sicherheitskäfig für HKV, Typ II-LG mit Sicherheits-Lichtgitter	18.00.30.43 18003043
Ketten-Spannschlüssel Typ SP-HKV	18.00.30.90 18003090
Fahrschienen für HKV Typ FS-HKV	18.00.30.91 18003091
Frequenzumformer für HKV Typ FQU-HKV	18.00.30.92 18003092
Wand- oder Deckenbefestigungs-Set für HKV Typ WOD-HKV	18.00.30.93 18003093
Dichtschütte für HKV Typ DS-HKV	18.00.30.94 18003094
Aufnahme Euronorm-Behälter für HKV Typ HKV-AE	18.00.30.66 18003066
Angepasste Kipphöhe für HKV Typ AKH-HKV (Bitte geben Sie die gewünschte Wunsch-Kipphöhe an)	18.00.30.67 18003067
Kabelkanal bei Medienversorgung von oben für HKV Typ KK-HKV (Abhänging von Kipphöhe)	18.00.30.68 18003068

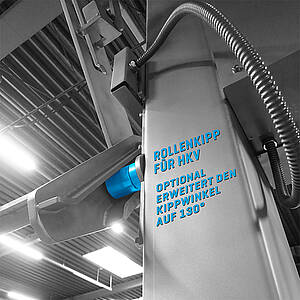

Rollenkippsystem für Kippwinkelanpassung auf 135° Typ RK-HKV-HBW	18.00.30.95 18003095
Schütte für HKV, fix montiert Typ SF-HKV	18.00.30.96 18003096
Schütte für HKV, mitfahrend Typ SM-HKV	18.00.30.97 18003097
Steuerung HKV - lose beigelegt- für freie Positionierung	18.00.30.98 18003098
Aufnahme für 2 geteilte HBW Typ HKV-A-2G	18.00.31.00 18003100
Aufnahme für Mülltonne 120 und 240 Liter Typ HKV-AMT	18.00.30.69 18003069

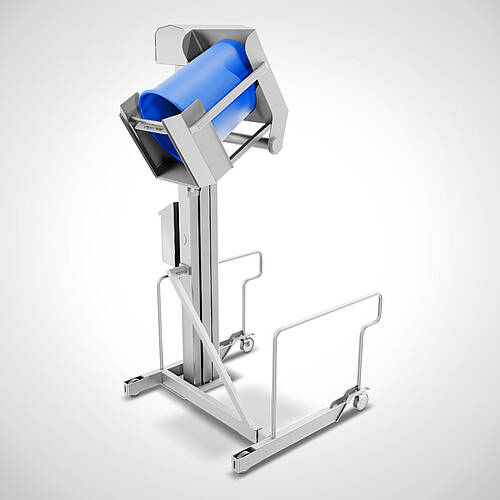

Aufnahme für Fässer Typ HKV-AF	18.00.30.70 18003070
Wir fertigen individuell nach Kundenwunsch
