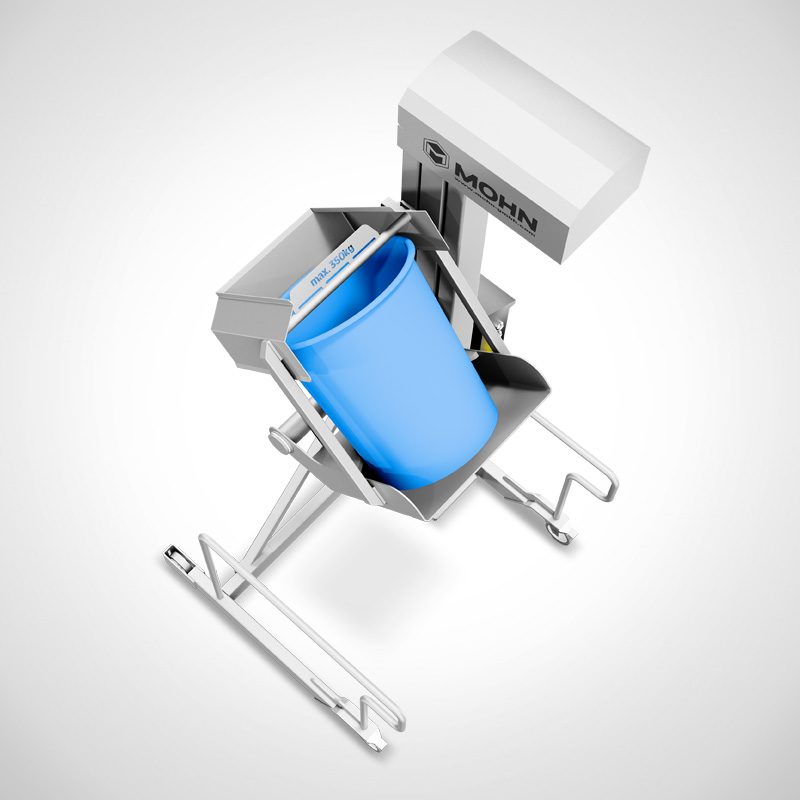

HKV für Fässer

Hebe-/Kippvorrichtung
Typ HKV-F

Geeignet zum Heben und Kippen von Fässern

  • Robuste Industrieausführung garantiert lange Lebensdauer
  • Verschiedene Kipphöhen von 1.400 bis 4.100 mm lieferbar
  • Kipprichtungsausführungen Typ A oder B bzw. C-90° oder D-90° lieferbar
  • Stationäre Ausführung oder mit optionalem Fahrgestell
  • Traglast nach Bedarf
  • Hochdruckreinigung möglich, Schutzklasse: IP 65
  • Mechanische Sicherheitsvorrichtung: Kettenbruchsicherung



TypAusführungKipphöhe in mmPDF
HKV-F Kipprichtung nach Kundenwunsch nach Wunsch von 1400 - 4100 mm18.00.30.99
Wir fertigen individuell nach Kundenwunsch

Kein Produkt im Anfragekorb!

Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.

Sonderlösungen auf Anfrage möglich.



MATERIAL

Nahezu komplett aus Edelstahl rostfrei 1.4301, Oberfläche glasperlgestrahlt.



Beschreibung

Die Ausführung der Hebe- und Kippvorrichtung wird durch die Art und Viskosität des Schüttgutes bestimmt und ggfs. durch spezielle Schütten, Trichter, Hubgabeln oder Hubplattformen erweitert. Somit lassen sich die Kippvorrichtungen für fast jede Anwendung anpassen.

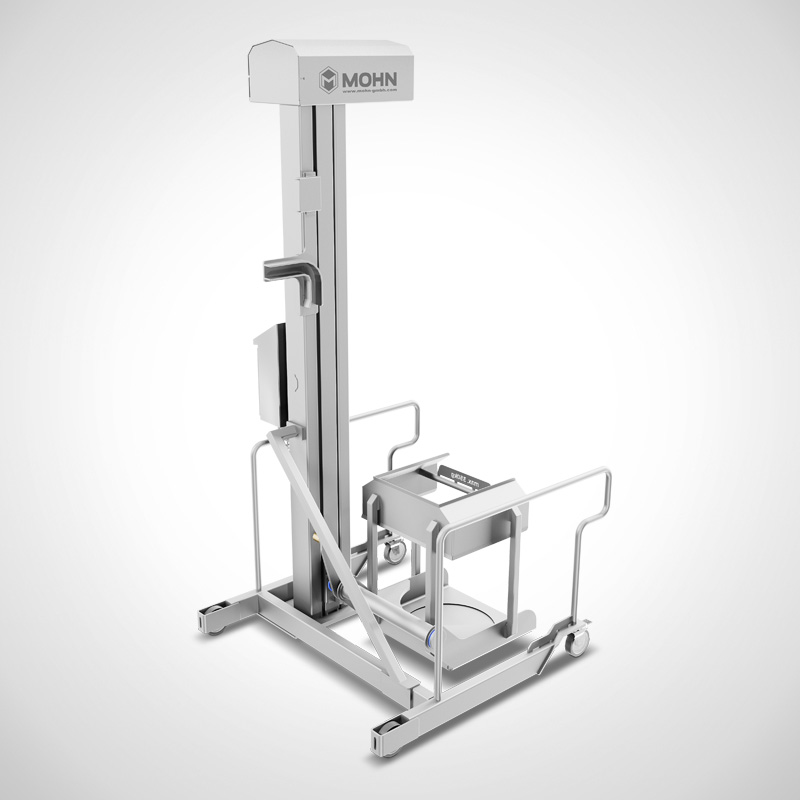

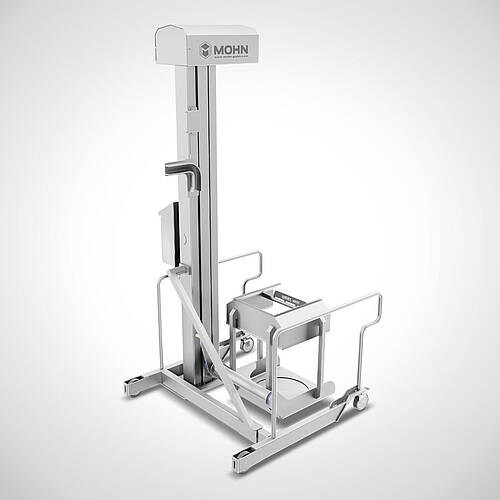

Bis zu einer Kipphöhe von 2300 mm lässt sich die Hebe- & Kippvorrichtung mit einem Fahrgestell versehen.




Spezielle Fallsicherung

Die Fallsicherung ist aus Edelstahl hergestellt und besteht aus einer 4 mm starken U-Profilschiene mit rechteckigen Fixierungslöchern und einer druckfederaktivierten 25 mm Gabel.

Die Fallsicherung tritt in Funktion beim Kettenbruch oder wenn die Kette durchhängt. Wenn das passiert, wird die Druckfeder ausgelöst und die Gabel dreht sich in die Fixierungslöcher ein und bringt die Last zum sofortigen Stopp.

Im Gegensatz zu konventionellen Hebe-Kippvorrichtungen ist ein Serviceeinsatz nach Auslösung der mechanischen Sicherheitsvorrichtung nicht notwendig!




Ausführungsmöglichkeiten Kipprichtung
Hebe-Kippvorrichtung: Ausführungsmöglichkeiten Kipprichtung

(Beispielansicht mit einem Normwagen)

Technische Daten

Netzanschluss3x 400 V; 50 Hz
Leistung  15 Hübe / h
SchutzartIP 65
TragkraftNach technischer Klärung
Hubgeschwindigkeit5 m/min
Kippwinkel120°
Verstellbarkeit2 stufig, je 150 mm (Anlage voreingestellt auf max. Kipphöhe!)
Anschlussleistung0,75 kW
