Kabinenwaschanlage für Teigkessel
Typ KWA-RB

*eines Typs bzw. Bauart (Eine Reinigung verschiedener Typen ist nicht möglich!), Lieferung erfolgt ohne Teigkessel/ Rundbehälter.

Material

Edelstahl rostfrei 1.4301

Vorteile

• Die SIEMENS S7-1200 Steuerung mit einem SIEMENS Touchscreen-Bildschirm ermöglicht eine benutzerfreundliche Bedienung und einfache Programmierung der Waschprogramme. Diese werden bei der Inbetriebnahme individuell an Ihre Realbedingungen und spezifischen Anforderungen angepasst und können später über eine passwortgeschützte Parameterebene bei Bedarf jederzeit modifiziert werden.
• Der eigene Antrieb des Hauptdüsenstocks sorgt dafür, dass der gesamte Wasserdruck effektiv für die Reinigung des Waschguts genutzt wird. Im Gegensatz zu herkömmlichen, mit Wasserdruck betriebenen Düsenstöcken geht hierbei kein Druck verloren, was zu exzellenten Waschergebnissen führt.
• Der wartungsfreie Maschineninnenraum enthält keine wartungsintensiven Teile. Die Düsenarme werden über einen Getriebemotor, der auf dem Maschinendach positioniert ist, angetrieben.
• Edelstahl-Rundlochdüsen mit großem Wasserdurchlass sorgen für eine hohe mechanische Reinigungswirkung und eine effektive Reinigung. Die große Düsenöffnung ermöglicht zudem eine selbstreinigende Funktion, die eine konstante Leistung gewährleistet.
• Zwei leistungsstarke Waschpumpen bieten hohe Umwälz- und Druckleistung, was für ein herausragendes Waschergebnis sorgt.
• Das FURY-Düsensystem gewährleistet eine gründliche Reinigung des Behälterinneren. Extrem starke Wasserstrahlen mit großer Reichweite.
• Der doppelwandig isolierte Tank sorgt für einen geringen Energieverbrauch, was die Betriebskosten reduziert.
• Der wassersparende Betrieb wird durch die Rückführung des Waschwassers in den Hauptwaschtank über einen Filter ermöglicht. Schmutzpartikel schwimmen auf der Wasseroberfläche und werden über einen Überlauf abgeführt. Der Wasserverbrauch pro Waschzyklus liegt je nach Verschmutzungsgrad und gewünschtem Klarspülergebnis bei ca. 20-40 Litern.
• Filter und Tank (Innenradien R30) sind gut zugänglich und einfach zu reinigen, was die Wartung der Anlage erleichtert.

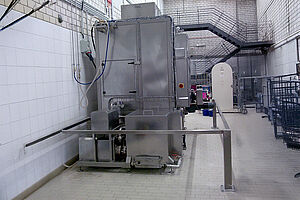

• Die Maschine besitzt eine stabile, komplett verschweißte Edelstahlkonstruktion auf massiven Edelstahl-Maschinenfüßen. Der Hauptrahmen, auf dem das gesamte Gehäuse aufliegt, besteht aus stabilem Rechteckrohr, während die Seitenwände und das Dach aus 2 mm starkem Edelstahlblech gefertigt sind. In den Bereichen mit Anbauteilen (z. B. Motoraufnahmen, Türaufnahmen) ist das Material zusätzlich verstärkt.
• Zwei Rittal Schaltschränke trennen die Elektrik von der Pneumatik und bieten eine sichere und übersichtliche Anordnung der Komponenten.
• Alle verwendeten Anbauteile stammen von namhaften Herstellern, was eine hohe Qualität und Zuverlässigkeit der gesamten Anlage gewährleistet.

Beschreibung

Zur Reinigung von 6-10 Teigkesseln bzw. Rundbehältern eines bestimmten Typs pro Stunde konzipiert, bietet dieses Waschsystem eine effiziente Lösung für den kontinuierlichen Einsatz in der Produktion. Die Waschanlage ist auf die Reinigung von Teigkesseln eines spezifischen Typs oder Bauart ausgelegt; eine Reinigung verschiedener Typen ist jedoch nicht möglich. Dies garantiert eine zuverlässige und gleichbleibend hohe Reinigungsleistung für den vorgesehenen Einsatzbereich.

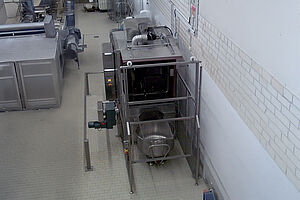

Der schmutzige Teigkessel bzw. Rundbehälter aus Edelstahl wird in eine stabile Aufnahmevorrichtung eingefahren und für den Reinigungsprozess entsprechend positioniert. Nach der Bestätigung des Verlassens des Sicherheitsbereichs und dem Start des gewählten Waschprogramms am Display der SIEMENS Steuerung beginnt der automatische Reinigungsablauf. Der Kessel wird motorisch betrieben in den Waschraum geschwenkt und in einer definierten Reinigungsposition über dem Fury-Düsensystem fixiert. Das zentrale FURY-Düsensystem, verfügt über einen einfachen, wartungsarmen Kolbenantrieb und nutzt 95 % des Reinigungsmediums für eine maximale mechanische Wirkung. Während des Betriebs schwanken die Düsen im 90°-Winkel, während sich der Reinigungskopf um die eigene Achse dreht, wodurch extrem starke Wasserstrahlen mit großer Reichweite erzeugt werden. Das langsame Drehprinzip reduziert den Verschleiß und sorgt für eine lange Lebensdauer. Zudem ermöglicht das offene Design eine besonders einfache Wartung und Inspektion. Ergänzt durch ein seitlich angeordnetes Sprühdüsensystem, gewährleistet das gesamte Düsensystem eine umfassende Reinigung der Innen- und Außenflächen.

Zwei unabhängig arbeitende Edelstahlkreiselpumpen gewährleisten eine effektive Reinigung. Anschließend erfolgt eine automatische Nachspülung, bevor der entstehende Wrasen durch ein Absaugsystem kontrolliert abgeführt wird. Dies reduziert die Feuchtigkeitsbelastung im Arbeitsbereich, verhindert Kondensatbildung an Maschinenoberflächen und trägt zu einem optimierten Trocknungsprozess des Teigkessels bei.

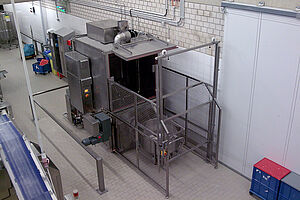

Nach Beendigung des Programms entriegelt das System die Tür, und der Teigkessel wird in die Ausgangsposition zurückgeführt. Danach kann der Teigkessel bzw. Rundbehälter wieder für den Produktionsprozess genutzt werden. Die Maschine wird elektrisch beheizt, alternativ mit Dampf oder Heißwasser. Ein robuster Sicherheitszaun schützt den Bedienbereich. Optional kann der Einfahrbereich durch ein SICK Lichtgitter ergänzt werden, das eine berührungslose Zugangskontrolle ermöglicht. Wird das Lichtgitter unterbrochen, stoppt der Reinigungsprozess sofort, um das Bedienpersonal zu schützen. Dies erleichtert den Zugang für den Bediener und trägt zur Einhaltung aktueller Sicherheitsstandards bei.
