Magnet-Flügeltor

Magnet-Flügeltor
Typ MFT

Einflügeliges tor FÜR OPTIONALE Haftmagnetverriegelung

  • Robuste Rohrprofilkonstruktion # 2,0 mm
  • Tor-Ausführung mit vertikaler Verstrebung
  • 6 verschiedene Torlichtmaße
  • Ausführung wahlweise mit Standpfosten oder zur Wandbefestigung
  • Mit Scharnierbändern sowie Halteplatte für optionalen Haftmagneten
  • Anschlag wahlweise mit Öffnungsrichtung RECHTS oder LINKS
  • Tor ohne Knauf und ohne Klinke
  • Torhöhe: 800 mm

TypAusführungSchwenktor
B x H in mm
TorlichtmaßVergleichPDF
Torlichtmaß: 360 mm
MFT-360 W/ALWandbefestigung / Öffnungsrichtung LINKS400 x 1290360 mm39.00.11.0039.00.11.00
MFT-360 W/ARWandbefestigung / Öffnungsrichtung RECHTS400 x 1290360 mm39.00.11.0139.00.11.01
MFT-360 S/ALStandpfosten / Öffnungsrichtung LINKS500 x 1290360 mm39.00.11.0239.00.11.02
MFT-360 S/ARStandpfosten / Öffnungsrichtung RECHTS500 x 1290360 mm39.00.11.0339.00.11.03
Torlichtmaß: 485 mm
MFT-485 W/ALWandbefestigung / Öffnungsrichtung LINKS525 x 1290485 mm39.00.11.0439.00.11.04
MFT-485 W/ARWandbefestigung / Öffnungsrichtung RECHTS525 x 1290485 mm39.00.11.0539.00.11.05
MFT-485 S/ALStandpfosten / Öffnungsrichtung LINKS625 x 1290485 mm39.00.11.0639.00.11.06
MFT-485 S/ARStandpfosten / Öffnungsrichtung RECHTS625 x 1290485 mm39.00.11.0739.00.11.07
Torlichtmaß: 685 mm
MFT-685 W/ALWandbefestigung / Öffnungsrichtung LINKS725 x 1290685 mm39.00.11.0839.00.11.08
MFT-685 W/ARWandbefestigung / Öffnungsrichtung RECHTS725 x 1290685 mm39.00.11.0939.00.11.09
MFT-685 S/ALStandpfosten / Öffnungsrichtung LINKS825 x 1290685 mm39.00.11.1039.00.11.10
MFT-685 S/ARStandpfosten / Öffnungsrichtung RECHTS825 x 1290685 mm39.00.11.1139.00.11.11
Torlichtmaß: 875 mm
MFT-875 W/ALWandbefestigung / Öffnungsrichtung LINKS925 x 1290875 mm39.00.11.1239.00.11.12
MFT-875 W/ARWandbefestigung / Öffnungsrichtung RECHTS925 x 1290875 mm39.00.11.1339.00.11.13
MFT-875 S/ALStandpfosten / Öffnungsrichtung LINKS1025 x 1290875 mm39.00.11.1439.00.11.14
MFT-875 S/ARStandpfosten / Öffnungsrichtung RECHTS1025 x 1290875 mm39.00.11.1539.00.11.15
Torlichtmaß: 1000 mm
MFT-1000 W/ALWandbefestigung / Öffnungsrichtung LINKS1040 x 12901000 mm39.00.11.1639.00.11.16
MFT-1000 W/ARWandbefestigung / Öffnungsrichtung RECHTS1040 x 12901000 mm39.00.11.1739.00.11.17
MFT-1000 S/ALStandpfosten / Öffnungsrichtung LINKS1140 x 12901000 mm39.00.11.1839.00.11.18
MFT-1000 S/ARStandpfosten / Öffnungsrichtung RECHTS1140 x 12901000 mm39.00.11.1939.00.11.19
Torlichtmaß: 1200 mm
MFT-1200 W/ALWandbefestigung / Öffnungsrichtung LINKS1240 x 12901200 mm39.00.11.2039.00.11.20
MFT-1200 W/ARWandbefestigung / Öffnungsrichtung RECHTS1240 x 12901200 mm39.00.11.2139.00.11.21
MFT-1200 S/ALStandpfosten / Öffnungsrichtung LINKS1340 x 12901200 mm39.00.11.2239.00.11.22
MFT-1200 S/ARStandpfosten / Öffnungsrichtung RECHTS1340 x 12901200 mm39.00.11.2339.00.11.23
Flächenhaftmagnet-Verriegelung (Magnetschloß) für Einflügeltor 39000506
Flächenhaftmagnet-Verriegelung "TANDEM" (Magnetschloß) für Doppelflügeltor 39000507
Wir fertigen individuell nach Kundenwunsch

Kein Produkt im Anfragekorb!

Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.

0
8299
1850
8
Show Lightbox Compare
Comparedata

Material

Edelstahl rostfrei 1.4301



OPTIONEN

  • Elektro-Magnetisches Verriegelungssystem (Magnetschloss) für 1-flügelige Tore, Art.-Nr. 39.00.05.06
    (Komplettset inkl. Steuerung, Haftmagnet, Alarmsystem, Notöffnung und Edelstahl-Schaltschrank)
  • Elektro-Magnetisches Verriegelungssystem (Magnetschloss) für 2-flügelige Tore "TANDEM", Art.-Nr. 39.00.05.07
    (Komplettset inkl. Steuerung, Haftmagnet, Alarmsystem, Notöffnung und Edelstahl-Schaltschrank)



Beschreibung

Typ MFT-360

In Verbindung mit einer Mohn-Droparm-Drehsperre kann ein Fluchtweg-konformes Durchgangslichtmaß von 875 mm für bis zu 5 Mitarbeiter gemäß ASR A2.3* erzielt werden.

Typ MFT-485

In Verbindung mit einer Mohn-Droparm-Drehsperre kann ein Fluchtweg-konformes Durchgangslichtmaß von 1000 mm für bis zu 20 Mitarbeiter gemäß ASR A2.3* erzielt werden.

Typ MFT-685

In Verbindung mit einer Mohn-Droparm-Drehsperre kann ein Fluchtweg-konformes Durchgangslichtmaß von 1200 mm für bis zu 200 Mitarbeiter gemäß ASR A2.3* erzielt werden.



Typ MFT-875

Fluchtwegtaugliches Durchgangslichtmaß von 875 mm für bis zu 5 Mitarbeiter gemäß ASR A2.3*.

Typ MFT-1000

Fluchtwegtaugliches Durchgangslichtmaß von 1000 mm für bis zu 20 Mitarbeiter gemäß ASR A2.3*.

Typ MFT-1200

Fluchtwegtaugliches Durchgangslichtmaß von 1200 mm für bis zu 200 Mitarbeiter gemäß ASR A2.3*.



*Arbeitsstätten-Richtlinie für Fluchtwege (ASR-A 2.3)



Auszug aus der ASR A2.3

(Arbeitsstätten-Richtlinie: Fluchtwege, Notausgänge, Flucht- und Rettungsplan)

Bei der Bemessung von Tür-, Flur- und Treppenbreiten sind sämtliche Räume und für die Flucht erforderliche und besonders gekennzeichnete Verkehrswege in Räumen zu berücksichtigen, die in den Fluchtweg münden. Tür-, Flur- und Treppenbreiten sind aufeinander abzustimmen.

Die Arbeitsstätten-Richtlinie (ASR) konkretisiert die Anforderungen der Arbeitsstättenverordnung, damit sich die Beschäftigten im Gefahrenfall unverzüglich in Sicherheit bringen und schnell gerettet werden können. Die Mindestbreite der Fluchtwege bemisst sich nach der Höchstzahl der Personen, die im Bedarfsfall den Fluchtweg benutzen und ergibt sich aus nachfolgender Tabelle:

Tabelle: Lichte Mindestbreiten von Hauptfluchtwegen - in Abhängigkeit von der Gesamtzahl der Personen im Einzugsgebiet | Mohn GmbH

Unsere kompetenten Außendienstmitarbeiter beraten Sie gerne hinsichtlich notwendiger Fluchtweg-Geländertore in Hygienebereichen unter Berücksichtigung der Richtlinie nach ASR A 2.3.

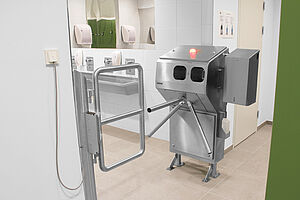

    Referenzfotos
