Bodenschleuse ProfilGate® aqua

Boden-Hygieneschleuse
Typ ProfilGate® aqua

Nassreinigung und Desinfektion von Sohlen, Reifen und Rollen

  • Ausführung zur Nassreinigung**
  • Reinigungsmattensystem (Sauberlaufzone) grundlegend bestehend aus:
    • Schmutzfangwannen aus Edelstahl rostfrei
    • Stabile, laufruhige, Gitterroste aus Edelstahl
    • Gitterroste für Rollenbreiten >23 mm
    • Patentierte ProfilGate® Bürstenkörper aus Hart- bzw. Weich-PVC
  • Bodeneinbau mit integriertem Bodenablauf inkl. Abdeckung, Schlammeimer, Überlaufstopfen + Geruchsverschluss
  • Bodenablauf wahlweise mit waagerechten oder senkrechten Abgang
  • Im Boden eingelassene (bodenebene) Ausführung für Fluchtwege zugelassen
  • Höchste Qualität made in Germany

TypBezeichnungVolumenAbmessungen
B x T x H in mm
VergleichPDF
si45 - Rollenbreite >23 mm & Sohlen
1,5x1 si45-Typ 1*ProfilGate© aqua21,25 Liter1116 x 1026 x 45 mm**10.00.22.1610.00.22.16
1,5x2 si45-Typ 1*ProfilGate© aqua41,5 Liter1116 x 1995 x 45 mm**10.00.22.1710.00.22.17
2x2 si45-Typ 1*ProfilGate© aqua55 Liter1468 x 1995 x 45 mm**10.00.22.1810.00.22.18
2,5x2 si45-Typ 1*ProfilGate© aqua68,5 Liter1820 x 1995 x 45 mm**10.00.22.1910.00.22.19
2,5x3 si45-Typ 1*ProfilGate© aqua102,25 Liter1820 x 2963 x 45 mm**10.00.22.2010.00.22.20
3x2 si45-Typ 1*ProfilGate© aqua85 Liter2172 x 1995 x 45 mm**10.00.22.2410.00.22.24
si55 - Rollenbreite >23 mm & Sohlen
1,5x1 si55-Typ 1*ProfilGate© aqua30,75 Liter1116 x 1026 x 55 mm**11.00.22.1611.00.22.16
1,5x2 si55-Typ 1*ProfilGate© aqua60 Liter1116 x 1995 x 55 mm**11.00.22.1711.00.22.17
2x2 si55-Typ 1*ProfilGate© aqua79,5 Liter1468 x 1995 x 55 mm**11.00.22.1811.00.22.18
2,5x2 si55-Typ 1*ProfilGate© aqua99 Liter1820 x 1995 x 55 mm**11.00.22.1911.00.22.19
3x2 si55-Typ 1*ProfilGate© aqua118,5 Liter2172 x 1995 x 55 mm**11.00.22.2011.00.22.20
2,5x3 si55-Typ 1*ProfilGate© aqua147,75 Liter1820 x 2963 x 55 mm**11.00.22.2411.00.22.24
ProfilGate© Brandmanschette für Bodenabläufe 10002237
ProfilGate© Hebehaken Set für Gitterroste 10002231
ProfilGate© Hohlraumverschluss, einfach 10002235
ProfilGate© Hohlraumverschluss, massiv (Vollmaterial) 10002236
ProfilGate© Hohlraumverschluss, verstärkt 10002234
ProfilGate© Randausbildung Typ 2 für Fliesenböden 10002232
ProfilGate© Transportgestell für Aquawannen 10002240
ProfilGate© Wannenverbinder zur Verbindung mehrerer Wannen 10002233
Dosierstation Typ DOS  65000905

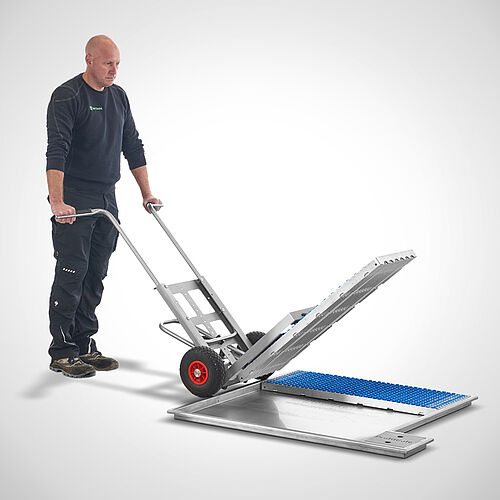

ProfilGate® Lifter VA-I  10002242
*Typ 1 = für Estrich-, Beton- oder Epoxidharzböden
**Abmessungen zzgl. Bodenablauf (wahlweise Abgang senkrecht oder waagerecht)

Kein Produkt im Anfragekorb!

Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.

0
8757
4712
8
Show Lightbox Compare
Comparedata

Wir fertigen auch individuell nach Kundenwunsch bzw. bauseitigen Gegebenheiten.


**Alternativ gibt es die Wanne auch mit einer Höhe von 55 mm (Typ si55). Diese Variante ist geeignet für den Fall, dass man die Sauberlaufzone im Trockenbetrieb verwenden möchte, sich für aber später die Option der Nassreinigung offenhalten möchte!



Material

Im Boden eingelassene Edelstahl-Schmutzfangwannen mit stabilen Edelstahl-Gitterrosten und patentierten Bürstenkörper aus Hart- und Weich-PVC.



Ausführung

Ausführung inklusive Edelstahl Bodenablauf bestehend aus Abdeckung, Überlaufstopfen (höhenverstellbar), Schlammeimer und Geruchsverschluss, Abgang DN 75, wahlweise senkrecht oder waagerecht.

  • Bodenablauf waagerecht - Abmessungen: B 245 x L 105 x H 245/ 270 mm (die Höhe ist um 25 mm variabel einstellbar)
  • Bodenablauf senkrecht - Abmessungen:    B 245 x L 105 x H 215/ 235 mm (die Höhe ist um 20 mm variabel einstellbar)



Das Problem

Schmutz ist ein allgegenwärtiges Problem in Industriebetrieben. Werden die Produktions- und Lagerhallen nicht ausreichend gereinigt, drohen Produktionsausfälle, mangelhafte Produktqualität und Reklamationen. Daher investieren Unternehmen hohe Summen in Reinigungsmaßnahmen, um durch Sauberkeit Produktsicherheit und -qualität zu gewährleisten.

Neben dem Schmutz, der tagtäglich in Produktion, Montage und Logistik entsteht, wird zusätzlich noch weiterer Schmutz von außen in die Industriehallen eingetragen. Reifenabrieb von Gabelstaplern und anderen Flurförderzeugen, Produktionsrückstände, Schmutz und Nässe erfordern eine gründliche und regelmäßige Reinigung der Hallenböden. Ohne entsprechende Pflege zerkratzt nicht entfernterer Schmutz langfristig die empfindliche Oberfläche. Zudem sorgen bestimmte Witterungsverhältnisse dafür, dass die Böden durch eingetragene Nässe rutschig werden, was die Arbeitssicherheit erheblich beeinträchtigt.

Schmutz gelangt von allen Gebäudeeingängen und Übergängen ins Innere der Produktion. Er bleibt genauso an Schuhsohlen der Mitarbeiter haften wie an den Laufflächen der eingesetzten Flurförderzeuge, welche ihn somit immer weiter im gesamten Gebäude verteilen. Das Risiko des Schmutzeintrags in sensible Lager- und Produktionsbereiche, wird jedoch häufig unterschätzt. Schließlich muss viel Reinigungsaufwand betrieben werden, um alle Industriehallen wieder vom eingetragenen und verteilten Schmutz zu befreien, was mit hohen Kosten verbunden ist.



Die Lösung

Die Idee zur Lösung dieses Problems ist simpel: Schmutz, der nicht in die Produktion getragen wird, kann sich dort auch nicht verteilen und muss nicht entfernt werden!

An jedem Gebäudeeingang, egal ob im privaten oder im gewerblichen Bereich, liegen Fußmatten bzw. Sauberlaufzonen, die den anhaftenden Schmutz von den Schuhsohlen abnehmen, bevor jemand das Gebäude betritt.

Während auch die meisten Industriebetriebe viel Aufwand betreiben den Schmutzeintrag über die Schuhsohlen der Mitarbeiter zu minimieren, denken leider nur die wenigsten daran, dass auch Schmutz an den Laufflächen von Gabelstaplern, Hubwagen und anderen Flurförderzeugen anhaftet. Die Schuhsohlen der Mitarbeiter können noch so sauber sein, der Schmutz gelangt trotzdem in die Produktion und verteilt sich dort.



Die Funktionsweise

Beim Übergehen bzw. Überfahren der Reinigungsmatten Typ ProfilGate® aqua beginnen die Bürstenleisten sich aufgrund ihrer Vorspannung aktiv zu bewegen. Durch die schräg gestellten Borsten entsteht eine manuelle Links-Rechts-Bewegung, die die jeweiligen Laufflächen effektiv von anhaftenden Schmutzpartikeln befreit. Der abgeriebene Schmutz sammelt sich dann in den Schmutzfangwannen unterhalb der Gitterroste.

Für die Nassreinigung und Desinfektion von Rädern, Rollen und Sohlen werden die Edelstahlwannen mit Wasser oder einer Desinfektionslösung befüllt. Optional ist die Befüllung und Nachschärfung mithilfe einer automatischen Dosierstation möglich.

Über die Kapillar-Wirkung der Borsten gelangt die Flüssigkeit an die Laufflächen, welche so nicht nur von Schmutzpartikeln, sondern auch von Bakterien und Keimen befreit werden. Somit können Low-Care Bereiche prozesssicher von High-Care Bereichen getrennt werden.

Speziell in zertifizierten Unternehmen aus der Lebensmittel- oder Verpackungsmittelindustrie, können die ProfilGate® Sauberlaufzonen helfen Keimverschleppung und Kreuzkontamination prozesssicher einzudämmen.

Technische Daten

AblaufDN75 senkrecht oder waagerecht (nur Typ ProfilGate© aqua)
Wasseranschluss1/2" IG (Die Position der Medienzuführung und des Ablaufs ist frei wählbar, sollten aber diagonal zueinander positioniert sein!)
Tragkraftmax. 10t

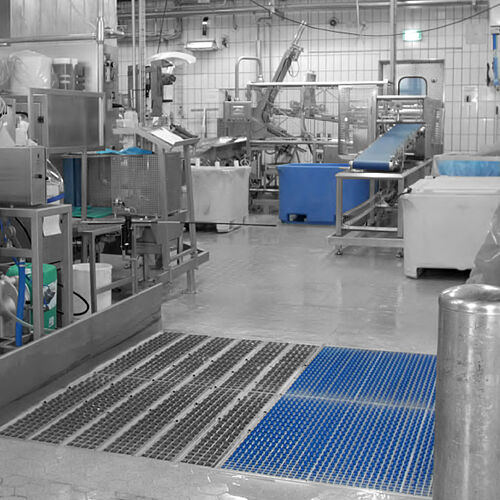

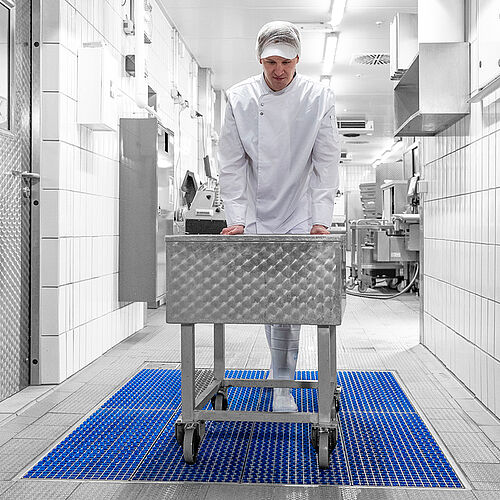

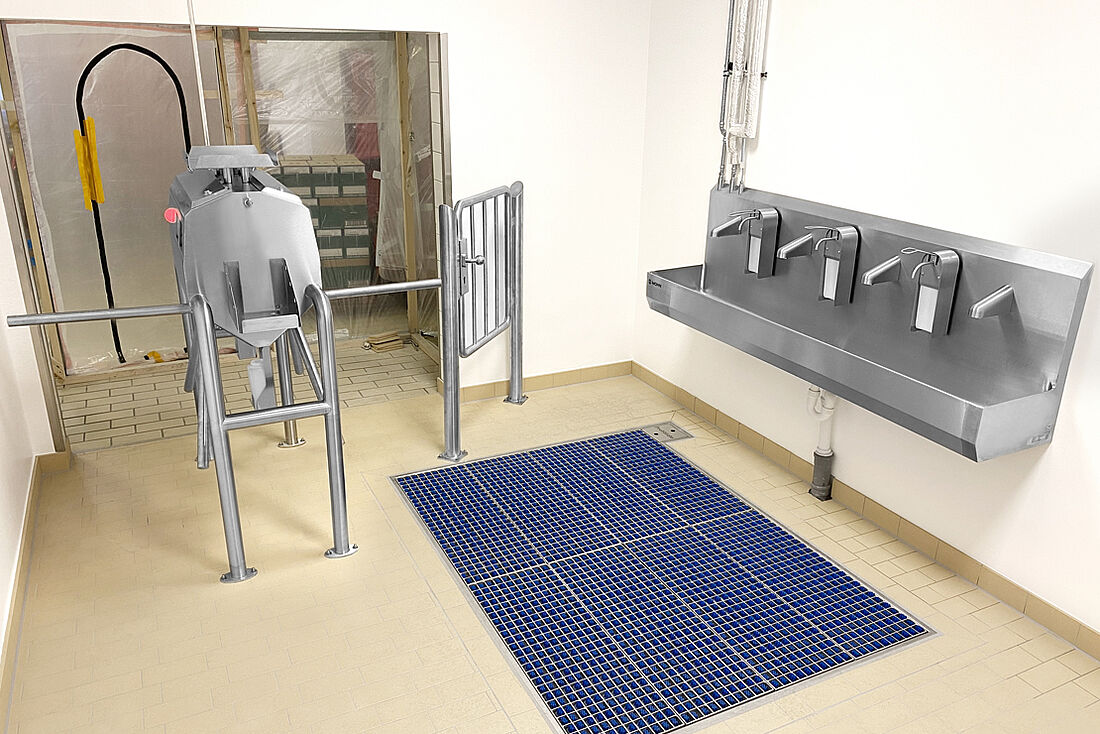

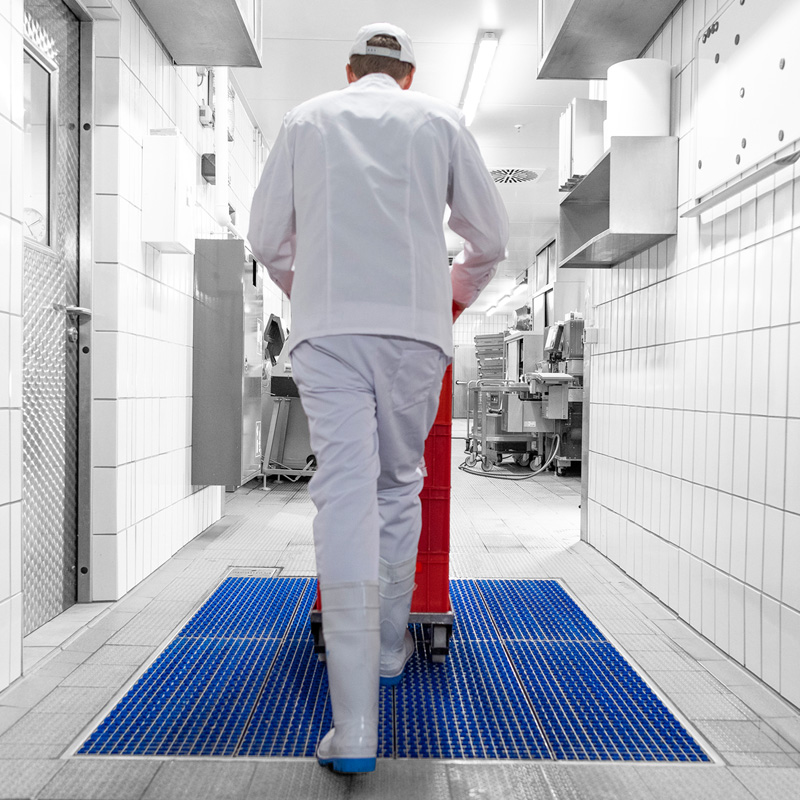

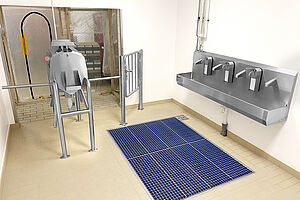

Referenzfotos

Video

Boden-Hygieneschleuse zur Nassreinigung der Rädern und Rollen von Flurförderfahrzeugen Typ ProfilGate® aqua
Boden-Hygieneschleuse zur Nassreinigung der Rädern und Rollen von Flurförderfahrzeugen Typ ProfilGate® aqua
Boden-Hygieneschleuse zur Nassreinigung der Rädern und Rollen von Flurförderfahrzeugen Typ ProfilGate® aqua
