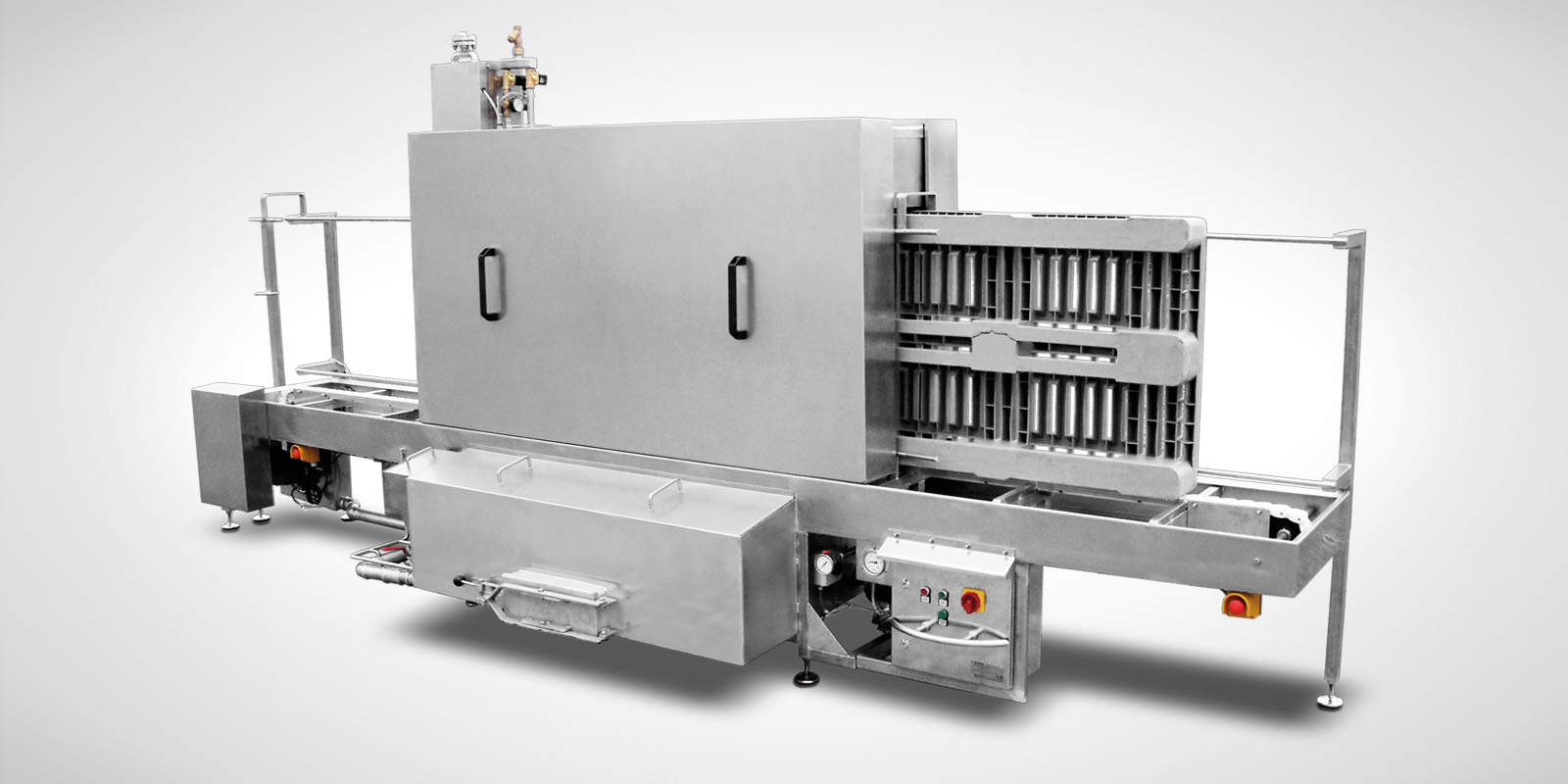

Palettenwaschanlage
Typ DLWA-PAL III

Material

Edelstahl rostfrei 1.4301

Optionen

• Tankheizung per Dampf direkt Art.-Nr. 11.10.00.84
• Tankheizung indirekt per Dampf oder Heißwasser-Wärmetauscher Art.-Nr. 11.10.00.83
• Erhöhung des Waschtunnels für 1200 x 1000 mm Paletten Art.-Nr. 11.10.02.52
• Abblasung BS1, 5 kW Hochdruckventilator, Abblasung nur von der Nutzseite, Maschinenverlängerung 3000 mm Art.-Nr. 11.10.02.55
• Abblasung BS2, 2x 5 kW Hochdruckventilator, Abblasung von beiden Seiten, Maschinenverlängerung um 3000 mm Art.-Nr. 11.10.02.56

Anlagenaufbau

1. Zone - Einlauf
Stabile Aufnahme für die Palettenaufgabe mit Antrieb zur Hauptmaschine hin, Länge 1400 mm, Palettentransport über Scanbelt Spurband mit LENZE Antriebsmotor, Antriebsüberwachung und Regelung über LENZE Frequenzumrichter.

2. Zone - Hauptwaschzone
Ausgestattet mit zwei EDUR Edelstahlkreiselpumpe mit je 2x 4,0 kW (1000 l/ min, ca. 2 bar).
Die Leistung ist auf insgesamt 60 Edelstahldüsen verteilt. die eine gründliche Reinigung von allen 4 Seiten ermöglichen.

Durch einen Außenfilter mit Fronthandloch wird die Waschlauge ständig gereinigt und kontinuierlich gefiltert. Der Tank hat ein Volumen von 400 ltr. und benötigt eine Heizleistung von 30 kW. Die Beheizung erfolgt elektrisch, optional über Dampf oder Heißwasser. Waschtemperatur in der Hauptwaschzone: ca. 45-50° Celsius.

Die Wasserablaufschrägen in der Maschine ermöglichen einen schnellen und effizienten Rücklauf der Waschlauge in den Tank. Der Unterbau ist weitgehend aus 3 mm starkem Edelstahl hergestellt und durchgehend verschweißt, der gesamte Oberbau ist mit leicht herausnehmbaren Klappen ausgestattet und der Innenraum daher sehr leicht zu reinigen.

3. Zone - Bürstenreinigung

Bürstenvorrichtung (MINK Bürste mit ca. 850 mm Länge) zur Reinigung der Paletten-Oberseite, die Bürstenvorrichtung befindet sich zwischen den beiden Waschzonen.

4. Zone - Klarspülbereich
Hier werden mit Frischwasser, die in der Maschine gereinigten Produkte von allen Seiten gründlich abgesprüht. Das Frischwasser muß mind. 40° C warm zur Maschine geführt werden und wird direkt zur Abspülung der Paletten genutzt. Die Klarspülung erzeugt keine ph-neutralen Oberflächen
und folgt kurz nach der Waschung.

5. Zone - Auslauf
Ausführung wie Einlaufbereich jedoch mit Endschalter, Transport und Klarspülung stoppt bei voller Abgabe, Pumpe läuft jedoch weiter.
