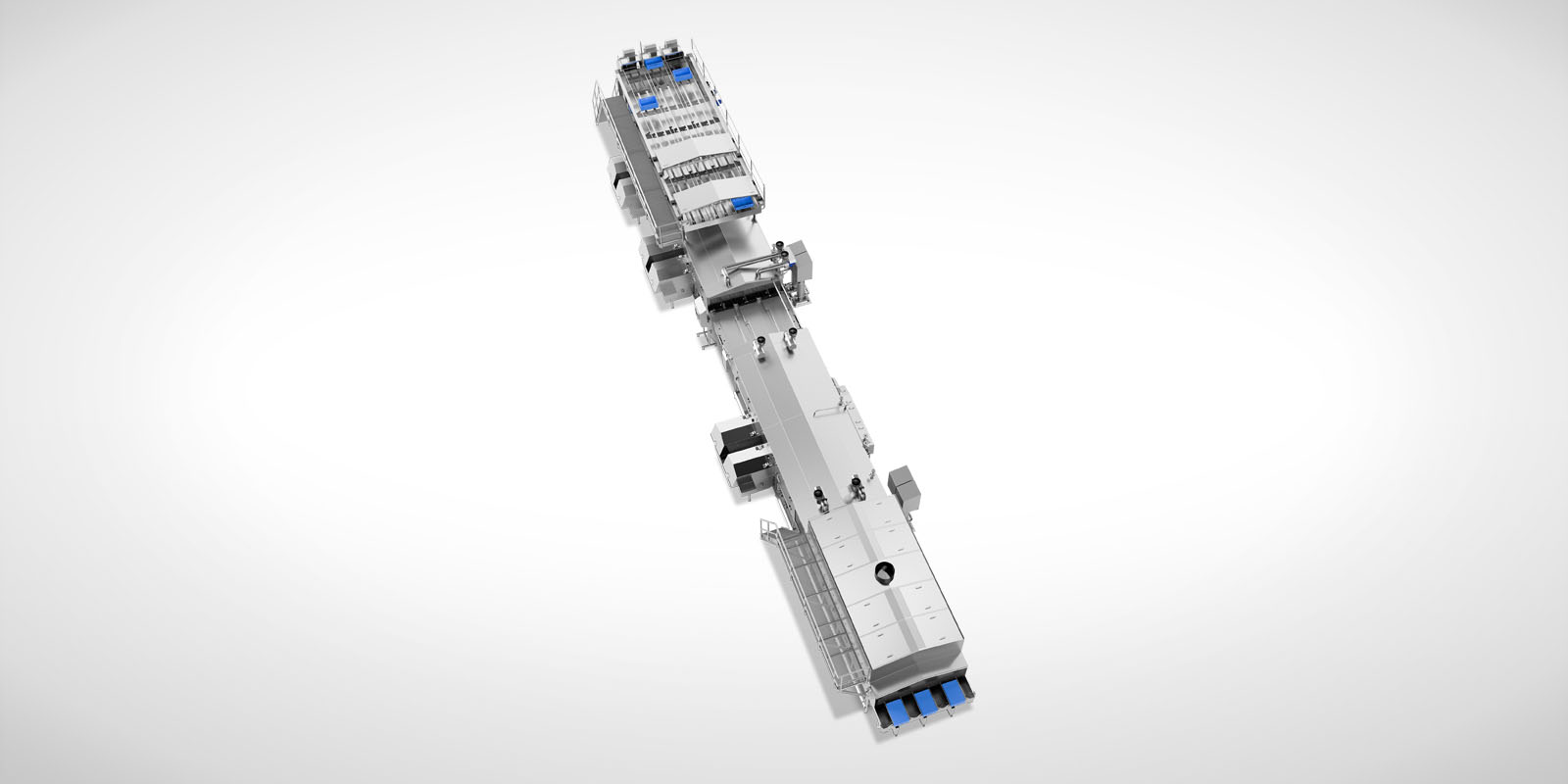

Industrie-Waschanlage Highline Typ DLWA 3000-3T/3+ ETI
Dreitank-Waschanlage zur Reinigung von Euronorm-Behältern mit Etikettenentfernung
- Industrie-Waschanlage (Kistenwaschanlage) - Leistung 3000 Euronormbehälter Typ E1 + E2/ h (dreipurig)
- In der vorderen Spur können zusätzlich E3-Behälter sowie Körbe (leistungstypisch 600–800 Stück/h, abhängig vom Korbtyp) gereinigt werden
- Maschinengehäuse komplett doppelwandig schall- und wärmegedämmt, einteilig gefertigt und komplett verschweißt, niedriger Energieverbrauch
- Vorwaschanlage inkl. Etikettenentfernung ausgestattet mit:
- Behälterwender je Reinigungsspur (dreispurig) mit Antrieb/Vereinzelung und Schmutzabwurf
- Vorwaschzone 1 ohne Beheizung mit 2800 Liter Trommelfilter-Tank: Länge 2700 mm, Pumpenleistung 18.5 kW mit einer Umwälzung von 2500 ltr./m bei 3 bar
- Vorwaschzone 2 inkl. 40 kW Beheizung mit 2400 Liter 2-fach Trommelfeinfilter-Tank: Länge 2700 mm, Pumpenleistung 18.5 kW mit einer Umwälzung von 2500 ltr./m bei 3 bar, Temperatur 45-48°C
- Etikettenentfernung an den Stirnseiten ausgestattet mit 2 Mehrstufenkreiselpumpen mit je 22 kW Leistung sowie Druckfilter vor jeder Hochdruckpumpe mit Ersatzfilterkartusche
- Auslaufbahn: Länge 2000 mm mit Antriebstrennung und Kistendrehung in Längsrichtung
- Hauptwaschanlage inkl. Etikettenentfernung ausgestattet mit:
- Hauptwaschbereich mit 2500 Liter 2-fach Trommelfeinfilter-Tank: Länge 5400 mm, Pumpenleistung 18.5 kW mit einer Umwälzung von 2500 ltr./m bei 3 bar
- Etikettenentfernung an den Längsseiten ausgestattet mit 2 Mehrstufenkreiselpumpen mit je 22 kW Leistung sowie Druckfilter vor jeder Hochdruckpumpe mit Ersatzfilterkartusche
- Klarspülzone: Frischwasser und “
- Abblaszone mit 10 ELEKTROR Hochdruckventilatoren a 4kW Leistung
- Düsenarme mit Edelstahldüsen ohne Werkzeug entnehm- und reinigbar (Düsenarme zwangspositioniert)
- Einlaufbahn, 610 mm breit je 3-fach Tunnel: Länge 3000 mm, Aufgabe der Behälter erfolgt quer mit Öffnung nach oben
- Beheizung erfolgt wahlweise über Dampf direkt oder über Heißwasserwärmetauscher
- Waschtemperatur 20-55° Celsius auf Waschzonenlänge von 5400 mm im Bereich Hauptwaschzone/ Etikettenentfernung/Spülung
- Quer- bzw. Längsdurchlauf mittels Scanbelt Knochenkette bzw. Flächenband
- SIEMENS S7-1200 mit SIEMENS Bildschirm im Hauptschaltschrank
- Vorbereitung Spülmittel- und Additivzufuhr, mechanisch und steuerungstechnisch
- 4 Stück Abluftanschlüsse DN 250 (baus. Abführung, pro Stutzen werden ca. 1500m³/h abgegeben)
- Leitern/Podeste zur Inspektion der Abblasmotoren und der Vorwaschung auf dem Maschinendach
Kein Produkt im Anfragekorb!
Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.
Kein Produkt auf der Schnellanfrage-Liste!
Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.
Wir fertigen individuell nach Kundenwunsch, Waschgut und bauseitigen Gegebenheiten.
Material
Edelstahl rostfrei 1.4301
Beschreibung

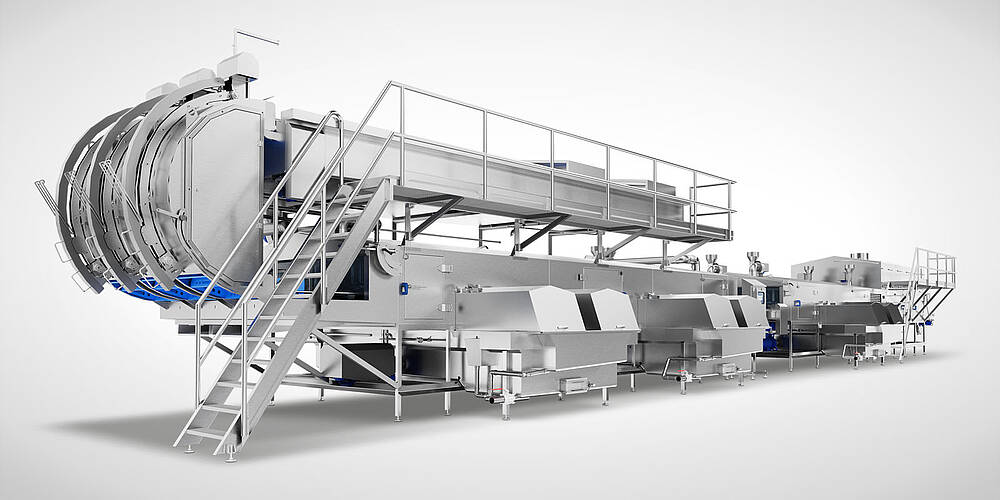

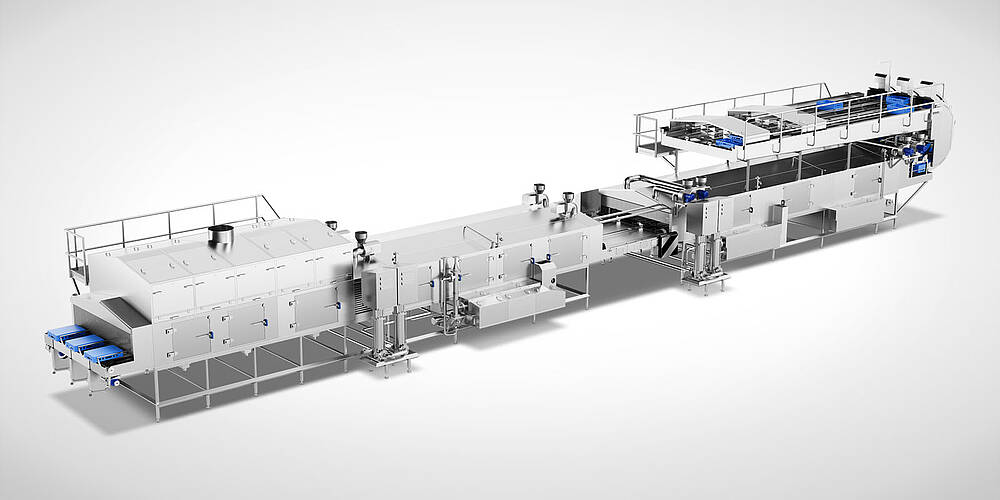

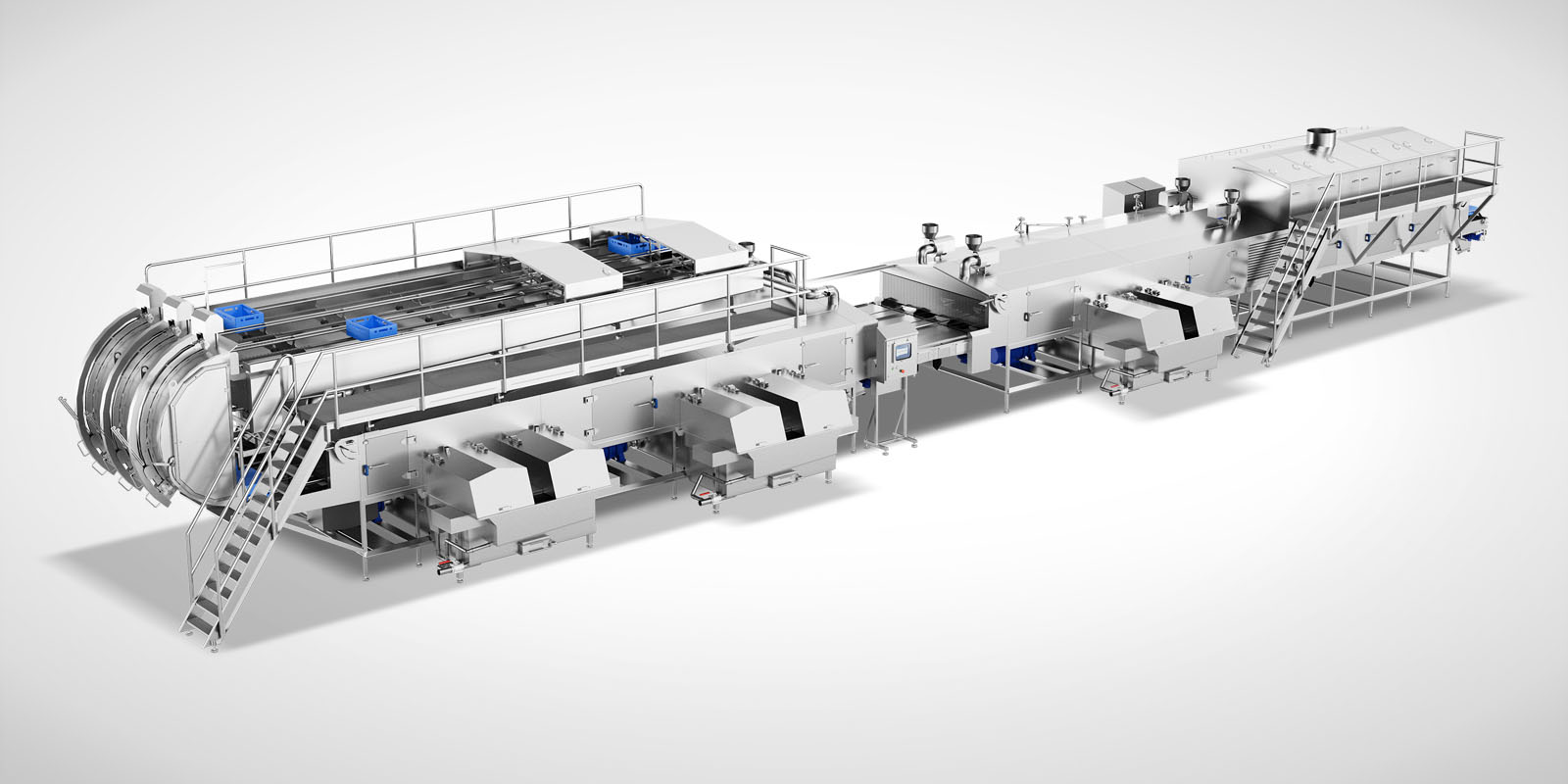

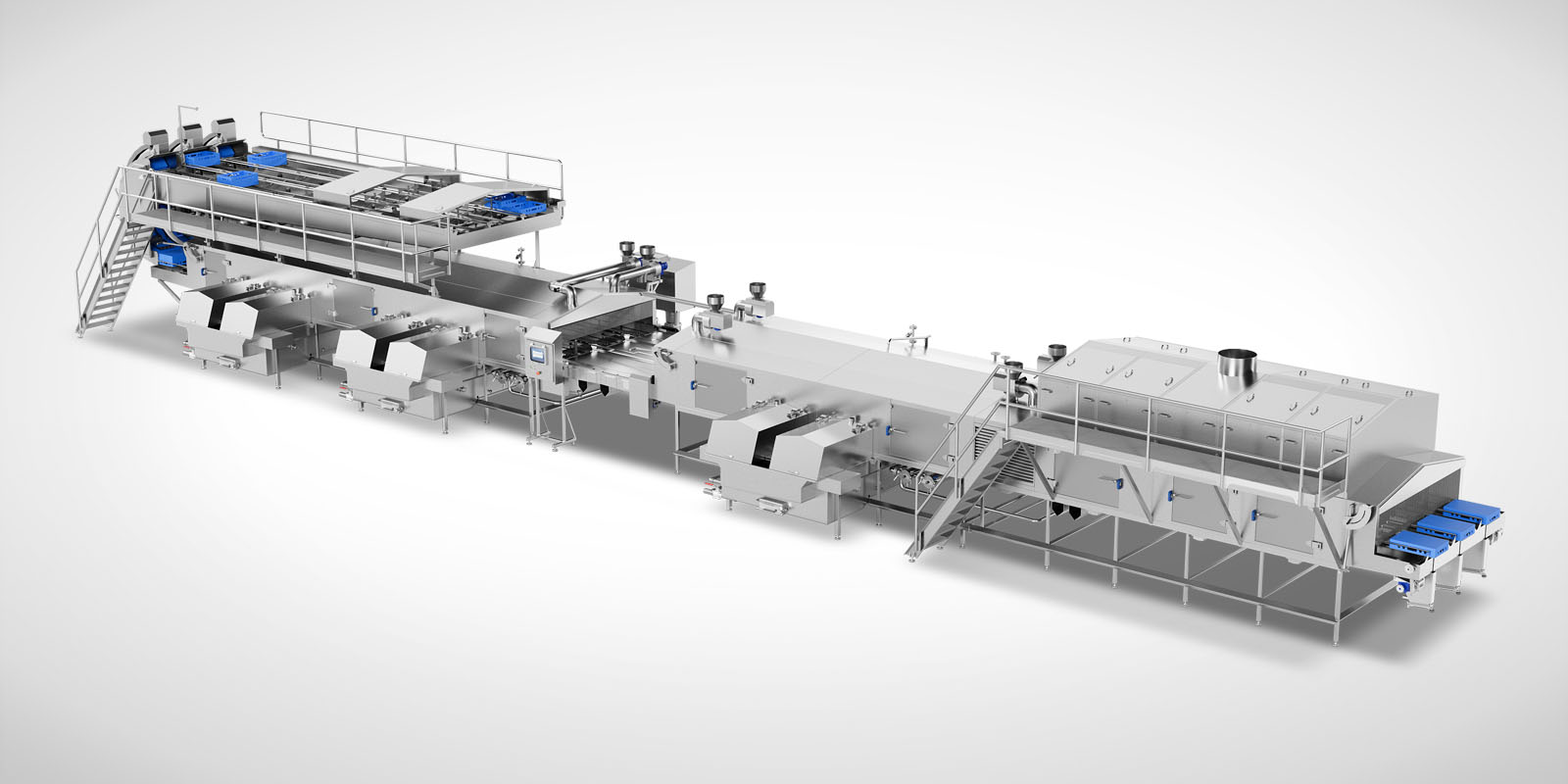

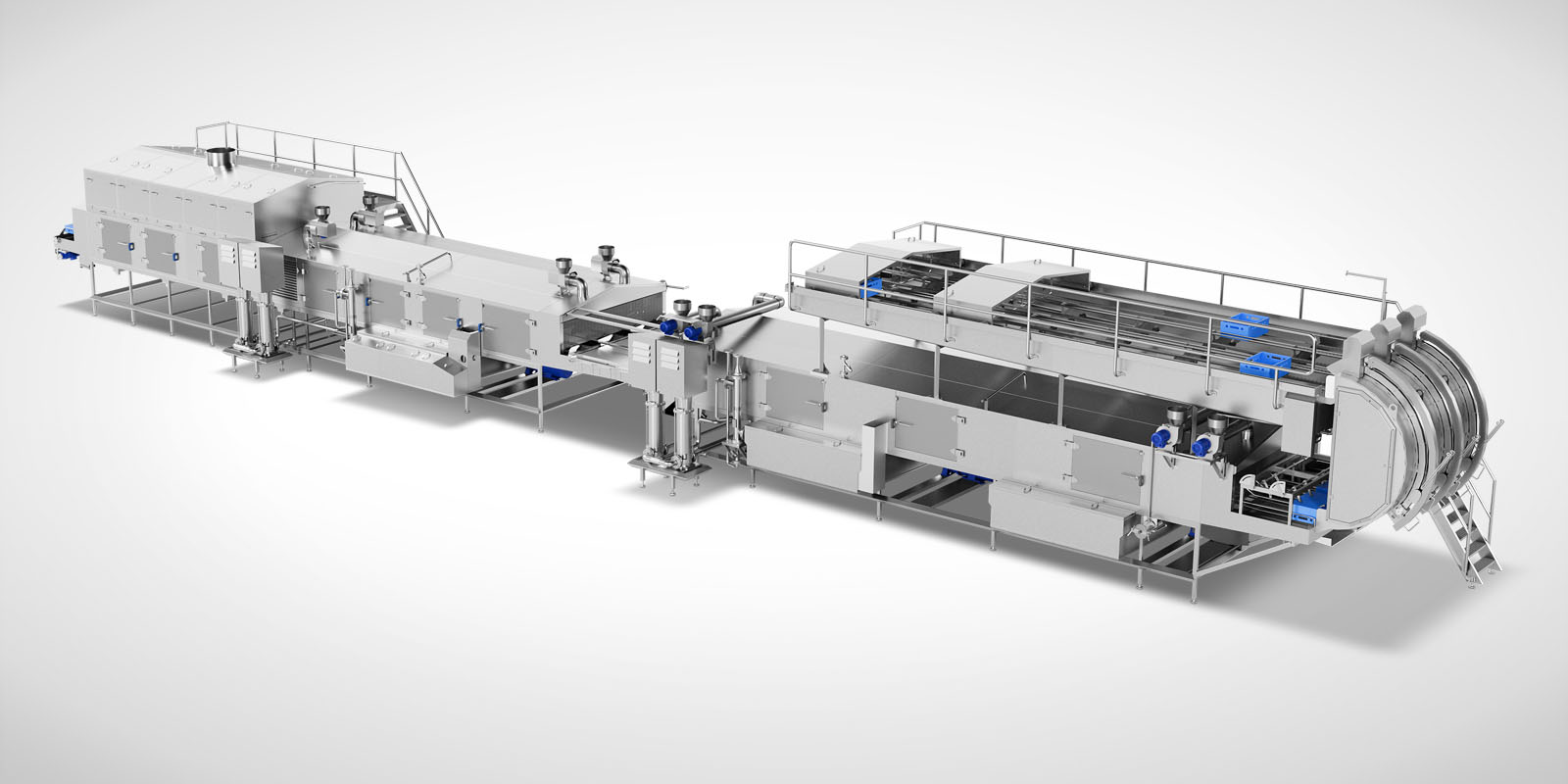

Die Highline DLWA 3000-3T/3+ ETI ist eine dreipurige DREITANK-Waschanlage zur kontinuierlichen Reinigung von E1-/E2-Behältern inklusive Etikettenentfernung. Die Anlage ist für eine Nennleistung von 3.000 Kisten pro Stunde ausgelegt und kann in der vorderen Spur zusätzlich E3-Behälter sowie Körbe reinigen (leistungstypisch 600–800 Stück/h, abhängig vom Korbtyp).
Das Maschinengehäuse ist komplett doppelwandig, schall- und wärmegedämmt, einteilig gefertigt und vollständig verschweißt – ausgelegt für einen stabilen, energieeffizienten Dauerbetrieb im industriellen Umfeld.
Prozessaufbau und Waschtechnik
Vorwaschzone 1
In der nicht beheizten Vorwaschung arbeitet ein Trommelfilter-Tank (2.800 l) über eine Zonenlänge von 2.700 mm. Die Umwälzung erfolgt über eine 18,5-kW Pumpe mit 2.500 l/min bei 3 bar.
Vorwaschzone 2/Etikettenentfernung
In der zweiten Vorwaschzone arbeitet ein 2-fach Trommelfeinfilter vor dem 40 kW beheiztem Tank (2400 l) über eine Zonenlänge von 2.700 mm. Die Umwälzung erfolgt über eine 18,5-kW Pumpe mit 2.500 l/min bei 3 bar. Die Waschtemperatur beträgt 45-48°C.
Für die Etikettenentfernung an den Stirnseiten der Behälter sind in der Vorwaschanlage zwei Mehrstufenkreiselpumpen mit jeweils 22 kW integriert. Druckfilter, die vor einer Hochdruckpumpe installiert sind, dienen primär dem Schutz der Pumpe und nachfolgender Systemkomponenten vor mechanischen Beschädigungen durch Schmutzpartikel.
Hauptwaschbereich und Etikettenentfernung
Der Hauptwaschbereich nutzt einen 2.400-l Tank mit 2-fach Trommelfeinfilter über eine Waschlänge von 5.400 mm. Auch hier sorgt eine 18,5-kW Pumpe für 2.500 l/min bei 3 bar.
Für die Etikettenentfernung an den Längsseiten der Behälter sind im Hauptwaschbereich zwei Mehrstufenkreiselpumpen mit jeweils 22 kW integriert. Das Verfahren ist auf eine ausreichende Einwirkdauer ausgelegt, um Leim und/oder Etikett anzulösen. Tiefkühletiketten aus Kunststoff sind konstruktionsbedingt nicht lösbar. Die zugesagte Entfernungsrate beträgt an Quer- und Längsseiten in Summe ≥ 95% (Messung ohne Vorsortierung; z. B. Kombinationen wie 90/100% sind möglich, solange die Summe ≥95% erreicht).

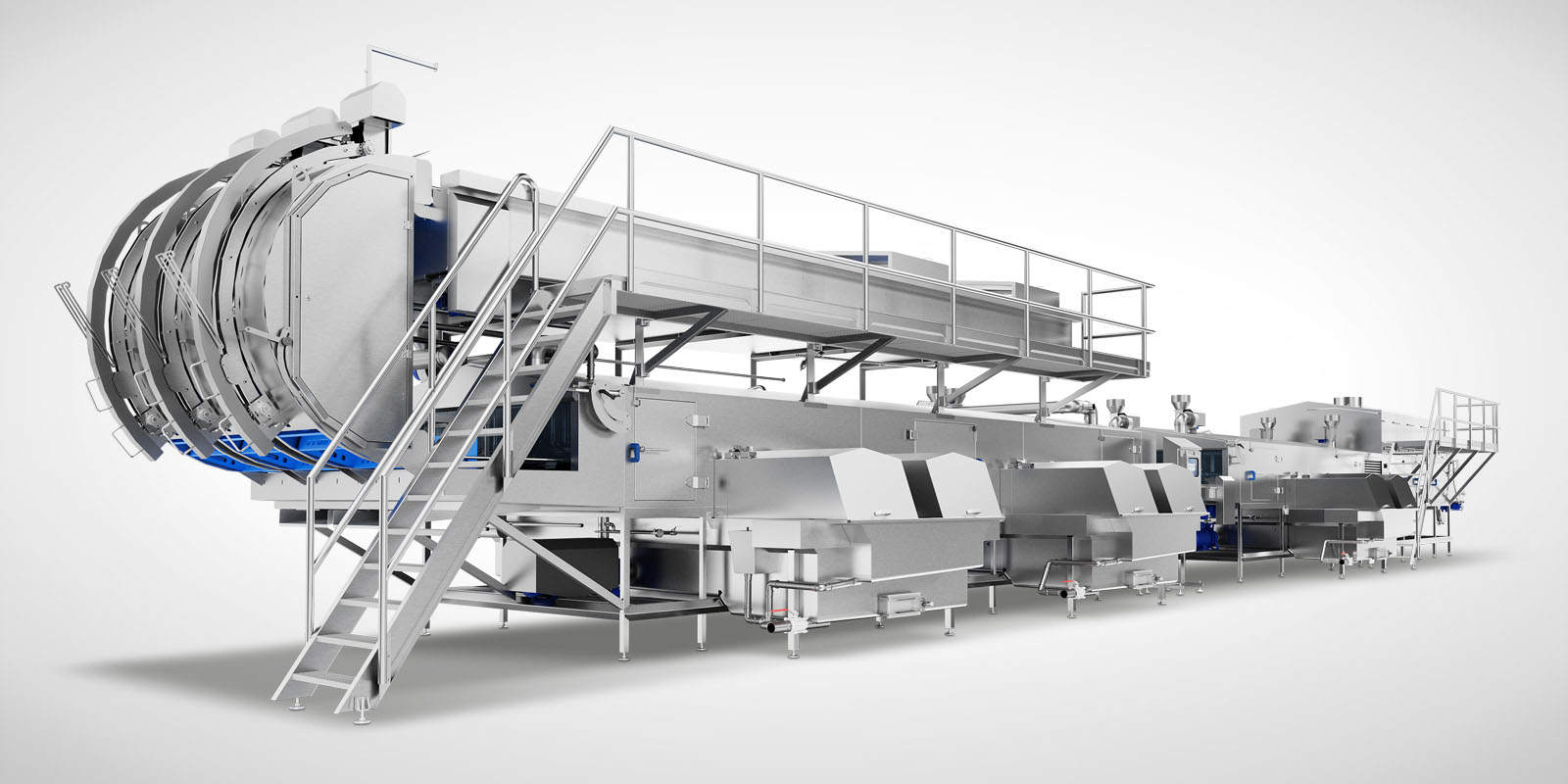

Behälterhandling, Wenden und Austrag
Ein Dreifach-Behälterwender mit Antrieb/Vereinzelung und Schmutzabwurf übernimmt das sichere Wenden der Eurnormbehälter. Am Auslauf sorgt eine Antriebstrennung mit Kistendrehung in Längsrichtung für definierte Übergabe.
Einlauf, Transport und Zonen
- Einlaufbahn: je 3-fach Tunnel, 610 mm breit, 3.000 mm Länge; Aufgabe quer, Öffnung nach oben
- Auslaufbahn:2.000 mm Länge
- Durchlauf:Quer- bzw. Längsdurchlauf über Scanbelt-Knochenkette bzw. Flächenband

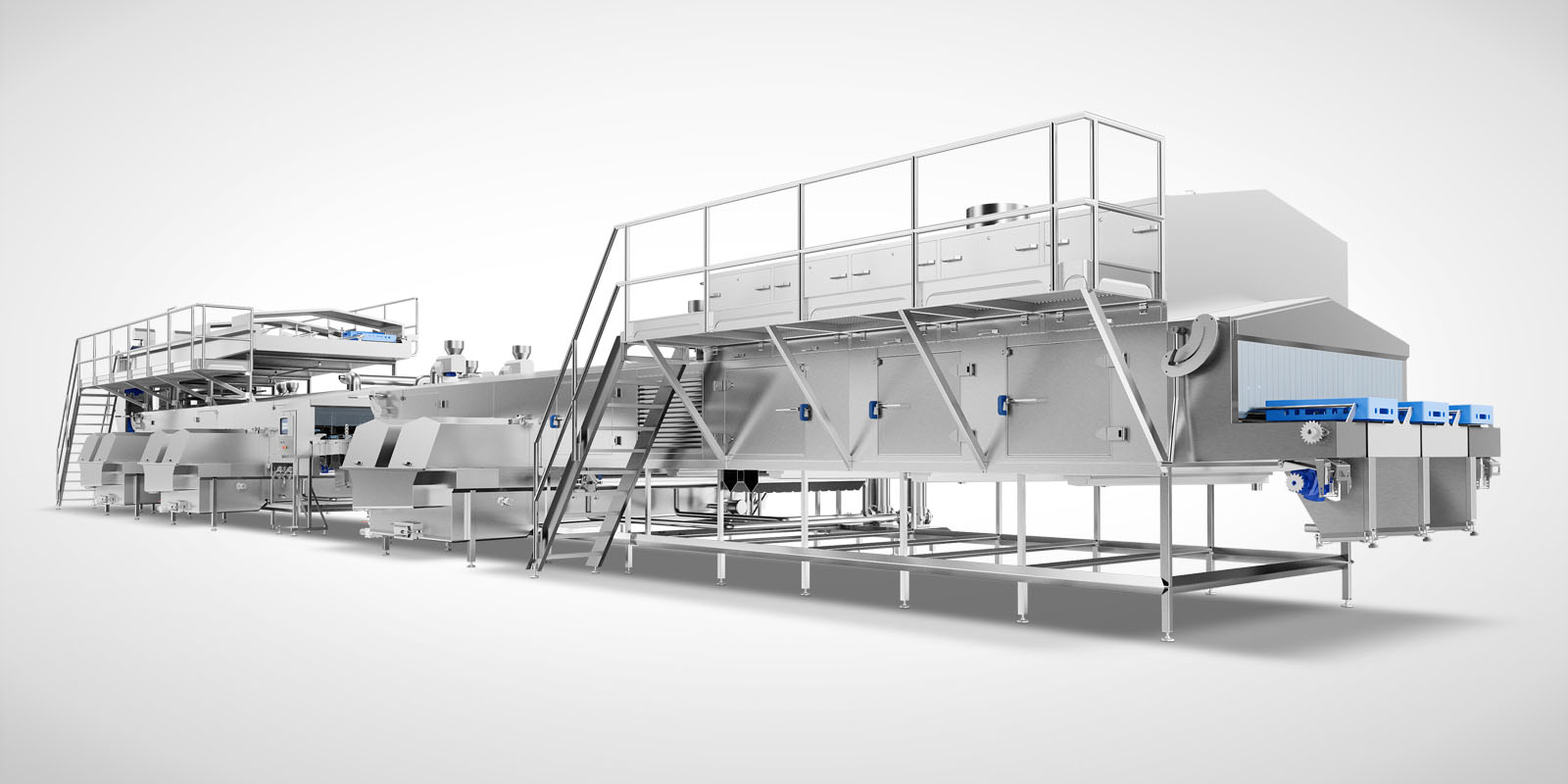

Klarspülen und Trocknung
- Waschtemperatur:20–55 °C (über Zonenlänge 5.400 mm)
- Wasserverbrauch: ca. 0,5 l je Behälter
- Klarspülzone: Frischwasser + „NADES“ mit Vorlauftemperatur ≥ 60 °C
- Abblaszone:10 ELEKTROR Hochdruckventilatoren, je 4 kW
- Luftmesser: über Flansch mit Schnellverschluss demontier- und reinigbar
Bedienung, Steuerng und Ausführung
Die Anlage ist steuerungstechnisch mit einer SIEMENS S7-1200 und SIEMENS Bedienbildschirm im Hauptschaltschrank ausgestattet. Für Spülmittel- und Additivzufuhr sind die mechanischen Komponenten sowie die steuerungstechnische Vorbereitung vorgesehen.
Schaltschränke: RITTAL (Stahl beschichtet), an der Maschine RITTAL HD Edelstahl; im Arbeitsbereich sind RITTAL HD Schaltschränke mit Schmersal Tastern/Anzeigen vorgesehen.
Die Schaltschränke sind so konzipiert, dass diese problemlos in einer Zwischendecke platziert werden können.
Beheizung, Abluf, Servicezugang
- Beheizung: wahlweise Direktdampf oder Heißwasser-Wärmetauscher
- Abluft:4× DN 250 (bauseitige Abführung), je Stutzen ca. 1.500 m³/h
- Inspektion:Leitern/Podeste für Abblas-Motoren und Vorwaschung auf dem Maschinendach
- Reinigung Druckfilterkartuschen: Edelstahl-Stativ auf stabilen Rollen wird mitgeliefert
- Zustandsüberwachung: Etikettenanlagen erfordern regelmäßige Kontrolle sowie eine konsequente Reinigung von Filtertechnik und Maschineninnenraum
Technische Daten
| Netzanschluss | 3x 400 V/ N/ PE; 50 Hz |
|---|---|
| Wasseranschluss | 2 Stück 1 1/2" Heizwasser für Vor- + Rücklauf, Vorlauftemperatur ≥ 80 °C |
| Gewicht | 19-20 Tonnen |
| Wasserverbrauch | ~0,5 l/Euronormbehälter |
| Pumpenkapazität | 2x 18,5 kW - 2500 l/min bei 3 bar // Etikettenentfernung: 4x 22 kW (Vorwaschung 2 + Hauptwaschzone) |
| Gebläsemotorleistung | 10 ELEKTROR Hochdruckventilatoren a 4kW |
| Wasserversorgung | 3 x 1" für Tankfüllung 8 m³/ Klarspülung: 3/4“ - 60°C |
| Druckluftanschluss | 1/4" ≤ 100 l/h - Ansteuerung der Schrägsitzventile für die Beheizung |
| Luftanschluss | Abblaszone-DN 500 (ca. 18 m³/h) |
| Abluft | 4 Stück DN 250 (je Stutzen ca. 1500 m³/h) |
| Anschlussleistung | 240 kW verteilt auf 2 Hauptanschlüsse |
