Kistenwaschanlage - 300 Behälter (Bäckerei)
Kistenwaschanlage - 300 Behälter (Bäckerei)

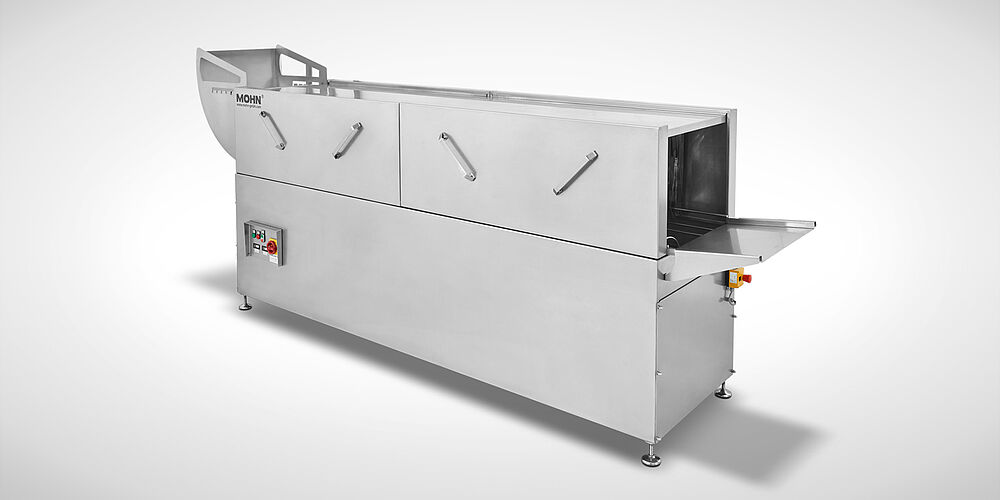

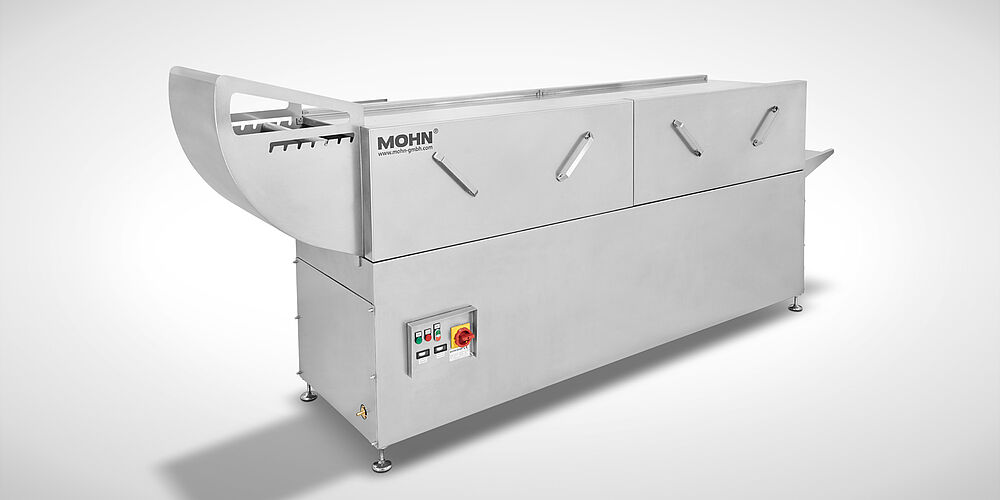

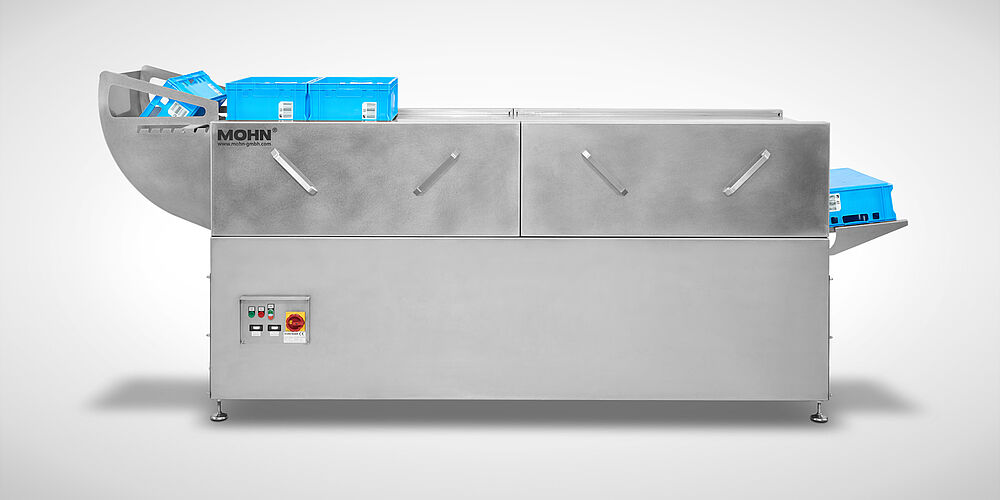

Kistenwaschanlage Ecoline Typ DLWA 300-Back
zur Reinigung von bis zu 300 Euronorm-Behälter (E1 - E3) pro Stunde
- Komplett verschweißtes Gehäuse, ausschließlich aus rostfreiem Edelstahl
- Unterbau weitgehend aus 3 mm Blech gefertigt, dadurch sehr langlebig
- Hauptwaschzone mit zwei leistungsstarken Kreiselpumpen, Gesamtleistung 4,5 kW,
Umwälzung 1.400 l/min. bei 1 bar Waschdruck, verteilt auf 80 Edelstahldüsen - Plattenfilter zur ständigen Reinigung und kontinuierlichen Filterung der Waschlauge
- Kistentransport mittels motorisch betriebener Edelstahlspirale (Gebrauchsmuster)
- Querdurchlauf der Behälter mit optimaler Vereinzelung für notwendigen Abstand
- Edelstahl-Spirale gewährleistet ungehinderten Aufprall der Waschlauge von der Unterseite
- Anlage auf M16 Maschinenfüßen oder Edelstahlrollen (wahlweise)

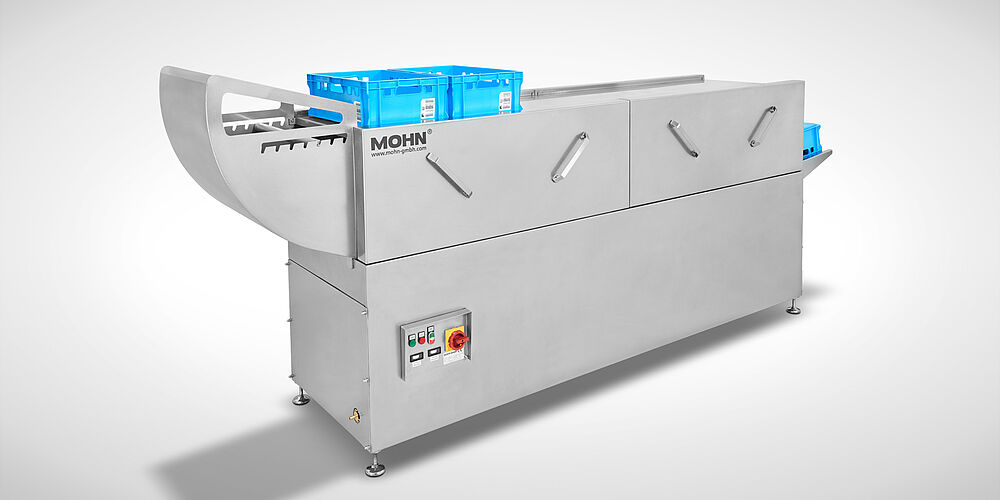

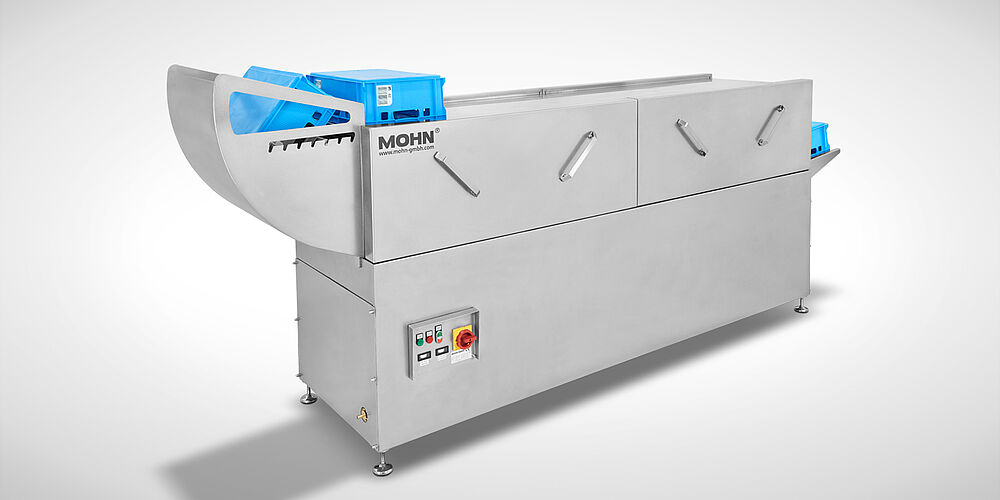

- Verstellbarer Kistenwender für Einpersonenbedienung

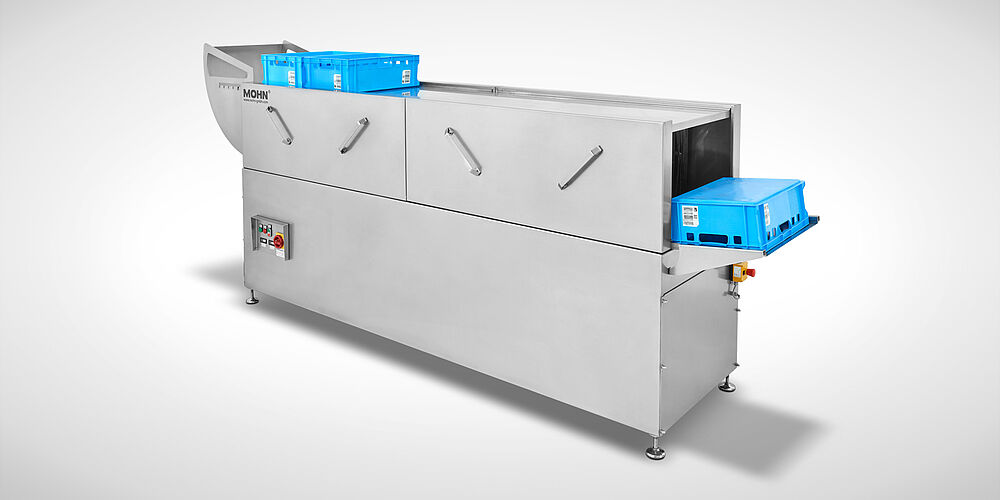

- Auslaufseitige Schräge zur Rückführung von Wasser auf dem Kistenboden
Kein Produkt im Anfragekorb!
Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.
Technische Daten ausstattungsabhängig. Irrtum vorbehalten. Angaben ohne Gewähr.
Material
Edelstahl rostfrei 1.4301
Beschreibung

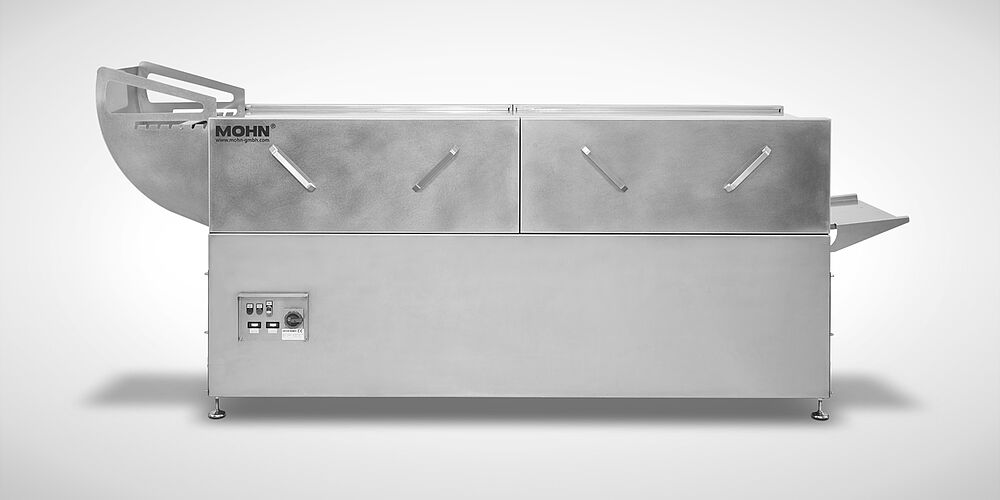

Die kompakte Durchlauf-Waschanlage besteht aus einer Hauptwaschzone und einer Klarspülzone auf einer Länge von 3000 mm. Mit ihr lassen sich schnell und effektiv leicht bis mittel verschmutzte Euronormbehälter bzw. E1 bis E3 Kisten reinigen. Die Maschine verfügt standardmäßig über eine Einmannbedienung (Kistenwender).
Nach dem Einschalten der Maschine über den Hauptschalter wird der Tank automatisch befüllt. Nach Erreichen des Tankvolumens von ca. 350 Liter stoppt die Wasserzurfuhr und das Wasser wird mittels der im Tank verbauten 3 x10 kw starken, elektrischen Heizelemente auf eine Temperatur von 50-55°C aufgeheizt. Sobald die Temperatur erreicht ist, kann über die Starttaste der Waschvorgang gestartet werden. Die Dosierung des Reinigungsmittels erfolgt über eine bauseitige Dosiereinheit oder optional über eine bereits verbaute Dosierpumpe (siehe Optionen). Der Tankinhalt wird permanent durch einen Schwimmerschalter überwacht.

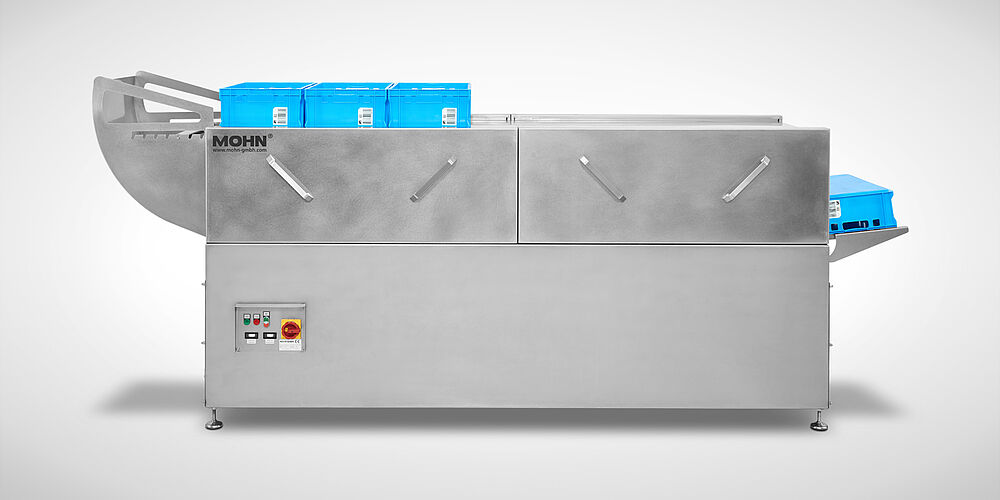

Die Kisten werden leicht schräg über eine rotierende Edelstahl-Wende/-Spirale durch die Maschine transportiert. Diese garantiert einen optimalen Abstand zwischen den einzelnen Kisten und darüber hinaus, dank ihrer einfachen Konstruktion, eine problemlose Handhabung und einfache Reinigung.
In der Hauptwaschzone sorgen zwei leistungsfähige Kreiselpumpen mit einer Gesamtleistung von 4,5 kW mit einer Umwälzung von 1400 l/min bei 1 bar, optimal positionierte Edelstahldüsen mit einem großen Durchlass und eine lange Einwirkzeit der Waschlauge für ein hervorragendes Reinigungsergebnis. Die Waschlauge wird über einen Plattenfilter gefiltert und dem Waschtank zurückgeführt.
Im Anschluss erfolgt eine gründliche Klarspülung der Behälter mittels Frischwassers, wobei hierbei die Wasserzulauf-Temperatur von den bauseitigen Gegebenheiten abhängig ist. Es erfolgt keine separate Aufheizung des Nachspülwassers mittels eines Boilers. Das Wasser der Klarspülung wird zur Auffrischung der Waschlauge dem Waschtank zugeführt.
Beschreibung
Die kompakte Maschine besteht aus einer Hauptwaschzone und einer getrennten Klarspülzone auf einer Länge von 3000 mm. Mit ihr lassen sich schnell und effektiv leicht bis mittel verschmutzte Euronormbehälter (E1 bis E3) reinigen.
- Empfohlene Waschtemperatur 55-60°C
- Tank: 30 kW Heizleistung
- Klarspülung mit Frischwasser, Temperatur abhängig von bauseitiger Wasserzulauf-Temperatur, keine Aufheizung
Optionen
- Additivpumpe mit Zeitsteuerung, Art.-Nr. 11.10.01.40
- Spülmittelpumpe mit Leitwertmessung, Art.-Nr. 11.10.01.37
- Frequenzumrichter zur Regelung der Durchlaufgeschwindigkeit Art.-Nr. 20.00.00.92
- Gitterkorb zur Reinigung von Kleinteilen Art.-Nr. 20.00.00.91
- Auslauf-Rollenbahn gerade 1000 mm Art.-Nr. 20.00.00.93
- Auslauf-Rollenbahn 90° Kurve Art.-Nr. 20.00.00.94
- Auslauf-Rollenbahn 180° Kurve Art.-Nr. 20.00.00.95
Technische Daten
| Netzanschluss | 3x 400 V/ N/ PE; 50 Hz |
|---|---|
| Leistung | ca. 300 Euronormbehälter/h |
| Ablauf | DN 50 (Tanküberlauf) |
| Wasseranschluss | 3/4“, min. 40°C, 2-5 bar |
| Wasserverbrauch | ca. 400 l/ h (konstant) |
| Tankinhalt | ca. 350 ltr. |
| Pumpenleistung | 2 Kreiselpumpen mit insgesamt 4,5 kW, 1.400 l/min bei 1 bar |
| Waschgut | Euronormbehälter (E1 bis E3) |
| Waschtunnellänge | 3000 mm |
| Heizleistung | 3x 10 kW Tankheizung (elektrisch) |
| Waschtunnelmaße BxH | B 630 x H 430 mm (einstellbar) |
| Anschlussleistung Elektroheizung (20kW) | 35 kW |
| Arbeitshöhe | 900 mm (ergonomisch) |

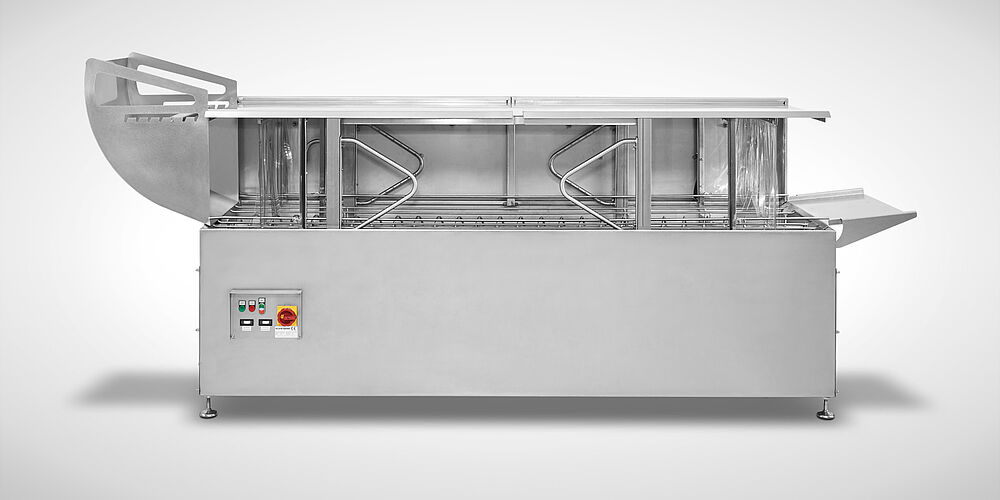

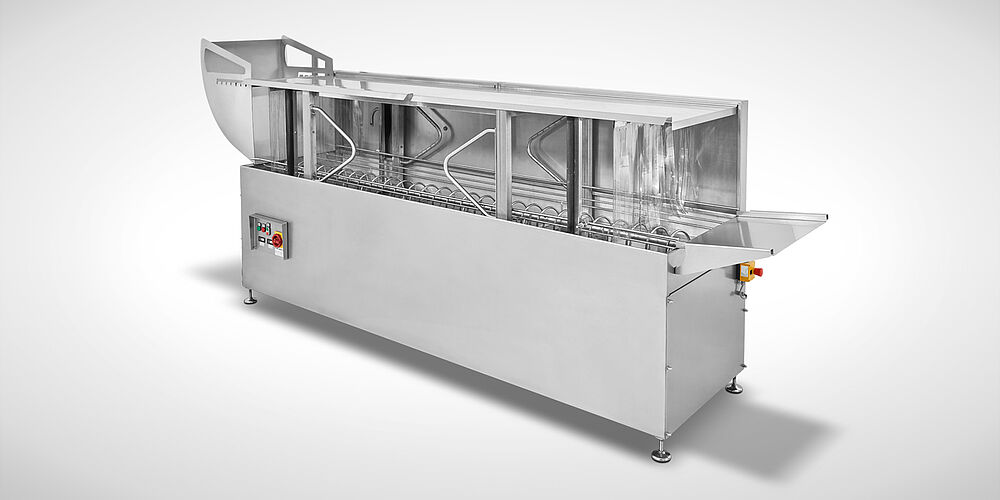

Hauptwaschzone
Düsensystem der Hauptwaschzone für Reinigungs- und Wartungsarbeiten durch Verschraubung entnehmbar.
Nachspülzone
Klarspülzone mit separatem Düsenstock und einzeln austauschbaren Edelstahldüsen für Reinigungs- und Wartungszwecke.
Transportsystem
Kistentransport erfolgt mittels stabilem Edelstahl-Spiralsystem. Exakte Kistenvereinzelung und ungehinderter Aufprall Waschlauge von der Unterseite.
Filtersystem
Filtersystem für Grobschmutz über Waschzone leicht entnehmbar und zu reinigen.
Wassertank
Gut erreichbarer und leicht zu reinigendes Wassertanksystem.
Steuerung
Übersichtliches und einfach zu bedienendes Steuerungstableau.
