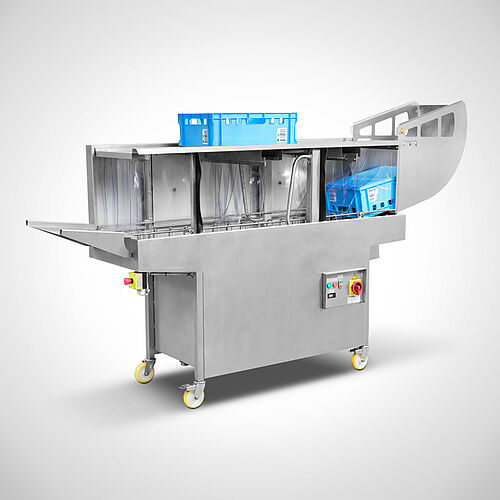

Kistenwaschmaschine Ecoline
Typ DLWA 100
zur Reinigung von bis zu 100 Euronorm-Behälter (E1 - E3) pro Stunde
- Komplett verschweißtes Gehäuse, ausschließlich aus rostfreiem Edelstahl
- Unterbau weitgehend aus 3 mm Blech gefertigt, dadurch sehr langlebig
- Hauptwaschzone mit leistungsstarker Kreiselpumpe, Leistung 2,2 kW,
Umwälzung 900 l/min. bei 1 bar Waschdruck, verteilt auf 50 Edelstahldüsen - 180 Liter Tank mit 10 kW Elektro-Boiler zur Erwärmung des Tankwassers
- Plattenfilter zur ständigen Reinigung und kontinuierlichen Filterung der Waschlauge
- Kistentransport mittels motorisch betriebener Edelstahlspirale
- Durchlauf der Behälter mit optimaler Vereinzelung für notwendigen Behälter-Abstand
- Edelstahl-Spirale gewährleistet ungehinderten Aufprall der Waschlauge von der Unterseite
- Anlage auf M16 Maschinenfüßen oder Edelstahlrollen (wahlweise)
- Verstellbarer Kistenwender für Einpersonenbedienung
- Auslaufseitige Schräge zur Rückführung von Wasser vom Kistenboden
Kein Produkt im Anfragekorb!
Bitte wählen Sie den gewünschten Artikel, indem Sie durch Mausklick ein Häkchen in das graue Feld neben der Artikel-Nr. setzen.
Technische Daten ausstattungsabhängig. Irrtum vorbehalten. Angaben ohne Gewähr.
Material
Edelstahl rostfrei 1.4301
Beschreibung
Die kompakte Kistenwaschmaschine besteht aus einer Hauptwaschzone und einer Klarspülzone auf einer Länge von 2000 mm. Mit ihr lassen sich schnell und effektiv leicht bis mittel verschmutzte Euronormbehälter bzw. E1 bis E3 Kisten reinigen. Die Kistenwaschmaschine verfügt standardmäßig über eine Einmannbedienung (Kistenwender).
Wichtig: Die Kistenwaschmaschine benötigt bauseits warmes Frischwasser mit mindestens 40°C für einen reibungslosen Betrieb.
Nach dem Einschalten der Kistenwaschanlage über den Hauptschalter wird der Tank automatisch befüllt. Nach Erreichen des Tankvolumens von ca. 180 Liter stoppt die Wasserzurfuhr und das Wasser wird mithilfe des direkt Tank verbauten 10 kw starken, elektrischen Boilers auf eine Temperatur von ca. 50-55°C erhitzt. Die Dosierung des Reinigungsmittels erfolgt über eine bauseitige Dosiereinheit oder optional über eine optionale erhältliche Dosierpumpe mit Leitwertmessung. Der Tankinhalt wird permanent durch einen Schwimmerschalter überwacht.
Die Kisten werden leicht schräg über eine rotierende Edelstahl-Wende/-Spirale durch die Maschine transportiert. Diese garantiert einen optimalen Abstand zwischen den einzelnen Kisten und darüber hinaus, dank ihrer einfachen Konstruktion, eine problemlose Handhabung und einfache Reinigung. In der Hauptwaschzone sorgt eine leistungsfähige Edelstahl Kreiselpumpe (2,2 kW, 900 l/min bei 1bar), optimal positionierte Edelstahldüsen mit einem großen Durchlass und die Einwirkzeit der Waschlauge für ein ordentliches Reinigungsergebnis. Die Waschlauge wird über einen Plattenfilter gefiltert und dem Waschtank zurückgeführt.
Im Anschluss erfolgt die Klarspülung der Behälter mittels heißen Frischwassers. Eine unterstützende Aufheizung des Nachspülwassers erfolgt mittels des im Waschtank verbauten 10 kW Boilers auf 80°C. Das Wasser der Klarspülung wird zur Auffrischung und partiellen Erwärmung der Waschlauge im Waschtank zugeführt.
Optionen
- Additivpumpe mit Zeitsteuerung, Art.-Nr. 11.10.01.40
- Spülmittelpumpe mit Leitwertmessung, Art.-Nr. 11.10.01.37
- Frequenzumrichter "Parker" zur Regelung der Durchlaufgeschwindigkeit Art.-Nr. 20.00.00.90
- Gitterkorb zur Reinigung von Kleinteilen Art.-Nr. 20.00.00.91
Technische Daten
| Netzanschluss | 3x 400 V/ N/ PE; 50 Hz |
|---|---|
| Leistung | ca. 100 Euronormbehälter/h |
| Ablauf | DN 40 (Tanküberlauf) |
| Wasseranschluss | 3/4“, min. 40°C, min. 2 bis max. 5 bar |
| Absicherung | 32A |
| Wasserverbrauch | ca. 300 l/ h (konstant) |
| Tankinhalt | 180 ltr. |
| Pumpenleistung | 2,2 kW, 900 l/min bei 1 bar |
| Waschgut | Euronormbehälter (E1 bis E3) |
| Waschtunnellänge | 2000 mm |
| Heizleistung | 10 kW Nachspül-Boiler (elektrisch) |
| Waschtunnelmaße BxH | B 430 x H 330 mm (einstellbar) |
| Anschlussleistung bei Elektroheizung (10kW) | 14 kW |
| Arbeitshöhe | 900 mm (ergonomisch) |
Downloads
Hauptwaschzone
Düsensystem der Hauptwaschzone für Reinigungs- und Wartungsarbeiten durch Verschraubung entnehmbar.
Filtersystem
Filtersystem für Grobschmutz über Waschzone leicht entnehmbar und zu reinigen.
Wassertank
Gut erreichbarer und leicht zu reinigendes Wassertanksystem.
Transportsystem
Kistentransport erfolgt mittels stabilem Edelstahl-Spiralsystem. Exakte Kistenvereinzelung und ungehinderter Aufprall Waschlauge von der Unterseite.
Maschinenanschluß
Gut erreichbare Maschinenanschlüsse.
Maschinenraum
Aufgeräumter Maschinenraum mit Schaltschrank, Waschpumpe und Heizungsthermostat.
Steuerung
Übersichtliches und einfach zu bedienendes Steuerungstableau.
